電源管理詳解,電源管理芯片工作原理-KIA MOS管

電源管理

電源管理是指對計算機或其他電子設備的電源進行有效管理和控制，以達到更高的能源效率和更長的電池壽命。

電源管理的作用

提高能源利用效率

通過對電子設備的電源進行有效的管理和控制，可以減少能源的浪費，提高能源的利用效率。

延長電池壽命

對于移動設備，如筆記本電腦、手機等，電源管理可以有效地延長電池的使用壽命，減少更換電池的頻率。

降低能源消耗

通過對設備的電源進行有效的管理和控制，可以降低設備的能源消耗，減少環境污染和能源浪費。

增強設備的穩定性和可靠性

對電子設備進行有效的電源管理，可以降低設備的溫度和電壓波動，增強設備的穩定性和可靠性，減少設備故障的概率。

電源管理芯片原理

電源管理芯片廣泛應用于消費電子、通信設備、工業控制、汽車電子及新能源等領域。

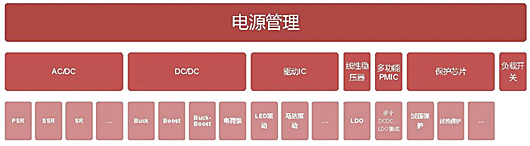

主要功能

電壓調節：如LDO（低壓差穩壓器），用于將輸入電壓轉換為穩定的輸出電壓。

DC-DC：包括升壓(Boost)、降壓(Buck)和升降壓(Boost-Buck)，用于調整電壓以適應不同負載的需求。

LED和電機驅動：用于驅動LED燈和電機，提高系統的響應速度和效率。

電池充電管理：負責電池的充放電管理，確保電池的安全和壽命。

其他功能：如AC/DC轉換器、FPC（功率因數校正）、Gate Driver IC等。

工作原理

電壓與電流的動態調控

DC-DC轉換器：通過調整開關管的通斷時間（占空比），將輸入電壓轉換為設備所需的穩定輸出電壓或電流。例如，當負載增加時，PMIC會提高開關頻率或占空比，以增加輸出功率；反之則降低以節省能耗。

PWM（脈寬調制）技術：通過改變脈沖寬度控制開關管的導通時間，實現電壓或電流的精細調節。例如，當輸出電壓高于設定值時，PWM比較器會減少脈沖寬度，從而降低輸出功率。

多級保護機制

過流/過壓/短路保護：通過監測輸出電流、電壓及溫度等參數，一旦檢測到異常（如電流過大或溫度過高），PMIC會立即切斷電源或降低功率，防止設備損壞。

電池管理：支持充電狀態監測（如電壓、溫度）、智能充電策略（涓流-恒流-恒壓三階段充電）及電池壽命延長技術（如溫度調節充電電流），確保電池安全與續航。

通信與系統協同

主控交互：通過I2C、SPI等接口與CPU或主控芯片通信，根據系統指令動態調整電源參數（如調整輸出電壓、啟動順序等）。

啟動時序控制：在設備啟動過程中按順序激活各電源模塊，確保系統穩定運行。例如，某些PMIC需通過I2C配置初始參數后再供電。

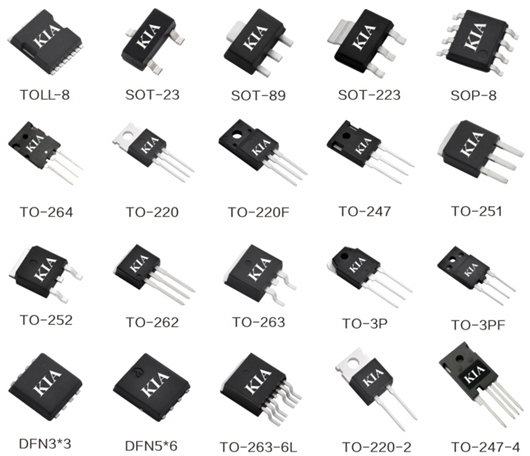

電源管理芯片MOS管

MOS管具有高輸入阻抗、低噪聲、低失真、大信號增益等優點，在電源管理芯片中主要承擔高頻開關、電壓調節和功率控制功能，廣泛應用于DC-DC轉換器、同步整流、功率因數校正（PFC）等核心模塊。
