升壓斬波電路是一種將輸入直流電壓提升至更高直流輸出電壓的非隔離型DC-DC變換器。
升壓斬波電路通過功率開關管（如MOSFET）、續流二極管、儲能電感和輸出濾波電容協同工作，利用電感的儲能與釋放特性實現升壓。
開關導通階段（Ton）
開關管導通，輸入電源對電感充電，電感儲存能量（電流線性上升）。
此時二極管反偏截止，輸出電容向負載供電，維持輸出電壓穩定。
開關關斷階段（Toff）
開關管關斷，電感釋放能量，其感應電動勢與輸入電壓串聯疊加，通過二極管向輸出電容和負載供電。
輸出電壓因此高于輸入電壓，實現升壓。

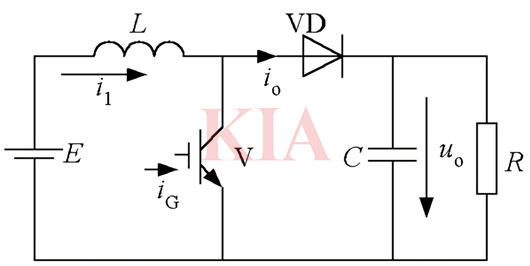

升壓斬波電路工作原理：首先假設電路中電感L值很大，電容C值也很大。

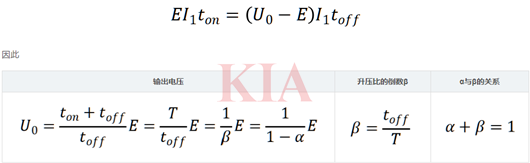

當可控開關V處于通態時，電源E向電感L充電，充電電流基本恒定為l1，同時電容C上的電壓向負載R供電。因C值很大，基本保持輸出電壓uo為恒值，記為Uo。設V處于通態的時間為ton，此階段電感L上積蓄的能量為El1ton。當V處于斷態時E和L共同向電容C充電并向負載R提供能量。設V處于斷態的時間為toff，則在此期間電感L釋放的能量為（Uo-E)l1toff。當電路工作于穩態時，一個周期T中電感L積蓄的能量與釋放的能量相等，即:
由上式可知，變換器輸出電壓恒大于等于輸入電壓E，通過控制開關管的占空比α，可改變輸出電壓的大小。
如果忽略電路中的損耗，則由電源提供的能量僅由負載R消耗，即El1=Uolo.
