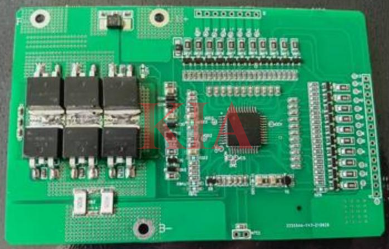

鋰電池保護板常見故障原因分析-KIA MOS管
信息來源：本站 日期：2026-02-28
鋰電池保護板的常見故障包括無閃現、輸出電壓低下、無法帶動負載、短路時缺乏保護、短路保護后無法自動恢復、內阻增大以及ID電阻異常等。
1.輸出異常與負載能力下降：電池組接通后無任何顯示（如指示燈不亮），輸出電壓顯著低于正常值（如單節鋰電應在3.0V-4.2V之間），或無法帶動額定負載工作。這通常是保護板回路完全不通或自耗電過大的直接表現。
2.短路保護功能失效：電池在發生正負極短路時，保護板未能及時切斷電路，無法提供應有的短路保護。這可能導致電池瞬間大電流放電，損壞電芯或引發危險。
3.保護后無法自動恢復：在觸發短路保護后，保護板無法在移除短路條件后自動恢復正常導通狀態，電池持續處于保護鎖死狀態。
4.內阻顯著增大：電池組整體內阻異常變大，導致放電時電壓跌落嚴重，輸出功率不足。這常與保護板上的FUSE（保險絲）、PTC（熱敏電阻）或MOS管等元件故障有關。
5.ID（識別）功能異常：部分電池保護板帶有ID電阻用于通信或識別，該電阻出現虛焊、開裂或阻值變化會導致通信失敗或設備無法識別電池。
6.充放電路徑異常：電池組不經過保護板直接充放電正常，但一旦經過保護板則無法充放電或充放電異常。這是判斷保護板是否故障的一個關鍵對比測試現象。
故障原因
1.整體回路斷路：這是導致“無輸出”的最常見原因。
可能包括：
元器件焊接問題：如FUSE、電阻、IC（集成芯片）、MOS管（場效應管）虛焊或假焊。
PCB內部故障：如過孔（連接電路板上下層的孔）不通、內部線路斷裂。
關鍵元件損壞：IC或MOS管因過流、過熱或質量問題而損壞。
2.電壓檢測與保護電路故障：
VM端電阻異常：用于檢測電流/短路狀態的VM采樣電阻變質或連接不良，導致短路保護失靈。
IC與MOS匹配不良或延遲異常：如特定型號IC內部延遲時間過長，可能在短路發生時未能及時關斷MOS管，導致元件先行損壞。
過充/過放保護失效：檢測電壓的IC相關功能損壞，導致電池電壓超出安全范圍時保護板不動作。
3.自耗電過大或漏電：保護板自身消耗電流過大，或在P+與P-輸出端之間存在漏電通路，會導致電池電壓被異常拉低或保護后無法恢復。
故障處理
一、核心故障類型
1. 輸出失效：帶載電壓驟降或僅能驅動低功率設備。需檢測靜態電流（＞10μA需排查IC/MOS漏電）、熔絲阻值（正常值＜10mΩ）及PCB過孔導通性（阻值＞100mΩ需修復）。
2. 短路保護失效：正負極短路未觸發保護。需校驗VM回路電阻（＞100Ω需排查采樣線路）及監測MOS管驅動波形（充電高電平＜8V或放電低電平＞0.5V為異常）。
3. 內阻異常：大電流放電壓降顯著。需檢測FUSE/PTC阻值（老化后＞1Ω需更換）及MOS管導通阻抗（正常值＜3mΩ）。
4. 溫控失效：極端溫度未斷電。需校驗NTC阻值（25℃標稱10kΩ，誤差＞±1%需更換）及檢查熱耦合狀態（接觸不良會導致溫控延遲）。
二、故障根源
1. 元件級失效：包括MOS管軟擊穿（導通電阻異常增大）和控制IC參數漂移（過充保護閾值偏離設計值）。
2. 設計缺陷：電流采樣回路布局不當會導致短路檢測延遲，如某品牌電動工具保護板因VM端走線過長導致響應超標。
3. 環境應力：濕熱環境易引發焊盤腐蝕和ID電阻虛焊，如某戶外儲能設備因冷凝水滲入導致接觸電阻異常。
三、系統性解決方案
1. 標準化檢測流程：靜態檢測需驗證主回路通斷（阻值＜0.1Ω）和ID電阻精度（誤差±1%以內）；動態測試需模擬充放電（磷酸鐵鋰截止電壓設為3.65V）并監測MOS管溫升（正常值＜30℃）。
2. 預防性維護規范：包括低溫充電閾值管控（＞20℃）、保護板額定電流匹配（≥電池組持續放電電流120%）及半年期MOS管內阻檢測（＞5mΩ需更換）。
3. 典型維修案例：如某工廠18V鋰電源通過跨接保護板激活電池組，數據中心備用電源通過優化熱耦合消除溫控失效。
KIA 半導體（可易亞）針對鋰電池保護板，推出了覆蓋2-20 串、小電流到大功率、多種封裝的專用 MOSFET 系列，核心型號按電壓、封裝、應用場景分類如下：
一、30V 系列（主流，3-10 串鋰電）
1. DFN3×3 封裝（超薄高密度，保護板首選）
KNG3703A / KNX3703A
30V, 50A, Rds(on)=7.5mΩ @10V
單 / 雙節、多節保護板通用
KNG3303C
30V, 90A, Rds(on)=2.6mΩ @10V
大電流、低內阻、大電池組 / 電動工具
KNX3403C
30V, 80A, Rds(on)=4.3mΩ @10V
平衡性能、大功率 BMS
2. TO-252 / TO-263 封裝（大功率、散熱好）
KIA50N03A
30V, 50A, Rds(on)≈8mΩ
替代 NCE3050K，通用保護板
KIA100N03
30V, 90A, Rds(on)≈3.5mΩ
大電流、高功率組
KIA2803AB (TO-263)
30V, 150A, Rds(on)=2.2mΩ
超大電流、電動車 / 儲能 BMS
二、20V/40V 系列（2 串 / 11-14 串）
KND3502A (TO-252)
20V, 70A, 低啟 Vth=1.8V
2 串鋰電池專用
KNX2804A / KND3404C
40V, 150A/80A, Rds(on)=3~5mΩ
11-14 串高壓鋰電、電動工具
三、60V 系列（15-20 串高串組）
KIA2906A (TO-220/TO-263)
60V, 130A, Rds(on)=7mΩ
15-20 串、大功率儲能 / 工業電池
