7805穩壓電源電路圖,7805電路分享-KIA MOS管

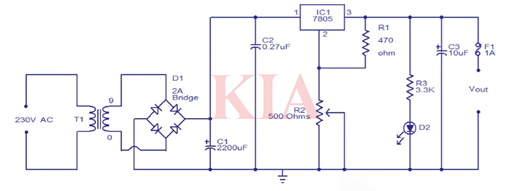

7805可調穩壓電路圖

通過添加兩個電阻R1和R2來實現，如圖所示。當電阻R1和R2相加時，7805輸出電壓的公式變?yōu)閂out=V固定+{R2［（V固定/R1）+I待機］}，其中V固定=5V，I待機=V固定/R1。通過改變POTR2，可以在5V和12V之間調節輸出電壓。

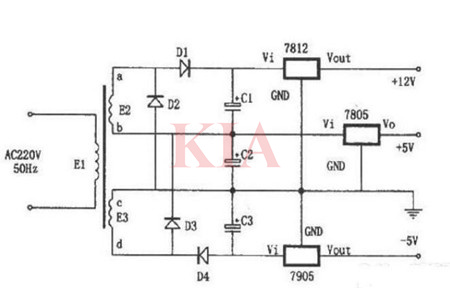

7805穩壓電源電路

該電路可以組裝在vero板上。

T1可以是230V初級、9V/5A次級降壓變壓器。

7805必須安裝散熱器。

F1可以是1A保險絲。

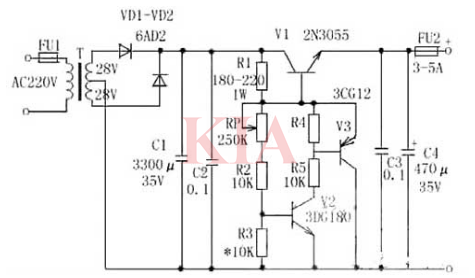

3～25V電壓可調穩壓電路圖

7805穩壓電源電路

此穩壓電源可調范圍在3.5V～25V之間任意調節，輸出電流大，并采用可調穩壓管式電路，從而得到滿意平穩的輸出電壓。

工作原理：

經整流濾波后直流電壓由R1提供給調整管的基極，使調整管導通，在V1導通時電壓經過RP、R2使V2導通，接著V3也導通，這時V1、V2、V3的發射極和集電極電壓不再變化(其作用完全與穩壓管一樣)。調節RP，可得到平穩的輸出電壓，R1、RP、R2與R3比值決定本電路輸出的電壓值。

元器件選擇：

變壓器T選用80W～100W，輸入AC220V，輸出雙繞組AC28V。FU1選用1A，F(xiàn)U2選用3A～5A。VD1、VD2選用 6A02。RP選用1W左右普通電位器，阻值為250K～330K，C1選用3300μF/35V電解電容，C2、C3選用0.1μF獨石電容，C4選用 470μF/35V電解電容。R1選用180～220Ω/0.1W～1W，R2、R4、R5選用10KΩ、1/8W。V1選用2N3055，V2選用 3DG180或2SC3953，V3選用3CG12或3CG80。
