5v穩壓電源電路圖,原理圖分享-KIA MOS管
信息來源：本站 日期：2026-03-24

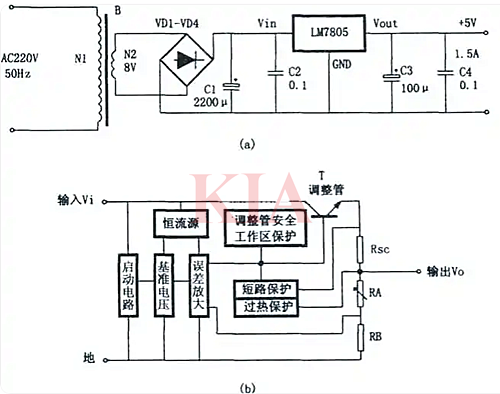

如圖所示，電路用于輸出5V電壓和1.5A電流的穩壓電源，巧妙地結合了電源變壓器B、橋式整流電路D1至D4、濾波電容C1和C3，以及防止自激的電容C2和C4，再配以固定式三端穩壓器(7805)，從而實現了簡單而高效的穩壓功能。

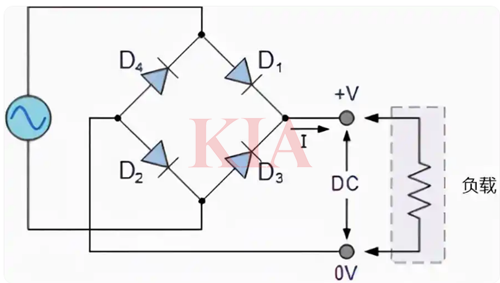

220V交流市電首先通過電源變壓器B進行電壓轉換，變?yōu)榻涣鞯蛪骸ｋS后，這個低壓交流電經過橋式整流電路D1至D4和濾波電容C1的共同作用，完成整流和濾波過程。這一步在固定式三端穩壓器LM7805的Vin和GND引腳間產生了一個并不十分穩定的直流電壓。這個直流電壓會受到市電電壓波動或負載變化的影響。然而，通過LM7805的穩壓作用和C3的進一步濾波，穩壓電源的輸出端最終得到了高精度、高穩定度的直流輸出電壓。交流市電經過變壓器、整流、濾波等多個步驟，將電壓穩定在5V，適合為TTL電路或單片機電路提供電源。

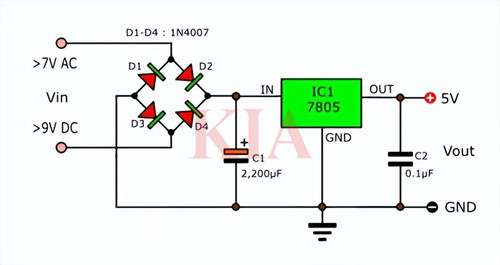

C1 (2200uF) 和 C2 (0.1uF) 電容必須靠近穩壓器安裝，可以消除振蕩。
輸入電壓必須高于輸出電壓，這樣電壓可以通過電橋。5V Uout 的最小 Uin 為 7V AC 或 9V DC。
注意：橋接的任何輸入交流或者直流都會自動調整為正確的極性。
