全波整流與橋式整流的主要區別：全波整流需要帶中心抽頭的變壓器和兩個二極管，橋式整流需要四個二極管但無需中心抽頭變壓器。兩者都能實現將交流電的兩個半波都轉換為直流電，但因此在元件數量、對變壓器的要求、二極管承受的反向電壓等關鍵性能上存在顯著差異。
全波整流電路

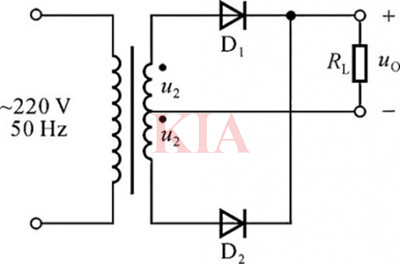

全波整流電路可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓E2a、E2b，構成E2a、D1、RL與E2b、D2、RL，兩個通電回路。

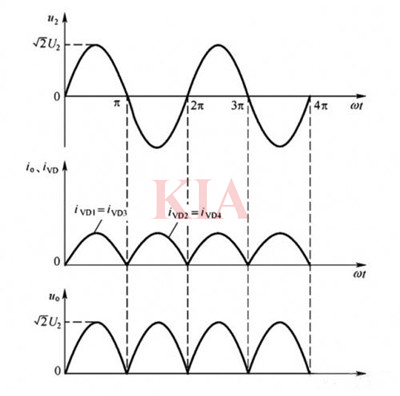

在0～π之間內，E2a對D1為正向電壓，D1導通，在R上得到上正下負的電壓;E2b對D2為反向電壓，D2不導通。在π～2π時間內，E2b對D2為正向電壓，D2導通，在然上得到的仍然是上正下負的電壓;E2a對D1為反向電壓，D1不導通。最后，在負載上形成圖5-31的波形。
相比半波整流輸出的平均電壓在計算時除以2π變成除以π，那么就全波整流的輸出平均電壓變成了0.9U2。同理輸出電壓的有效值也就變成了U2。
根據工作原理，可以知道兩個二極管正負半周在單獨工作，流過二極管的電流為流過負載電流的一半。二極管截止的時候，所承受的電壓是整個次級輸出的電壓，而中心抽頭哪里相當于是中間電位，上端就是E2，下端就是-E2，所以反向電壓是E2+E2=2E2。
流過負載的平均電流為：
IL=UL/RL =0.9*U2/RL
流過二極管D的平均電流（即正向電流）為:
ID=1/2 IL=1/2*UL/RL =0.45*U2/RL
加在二極管兩端的反向電壓為：
URM=2E2=2√2*U2

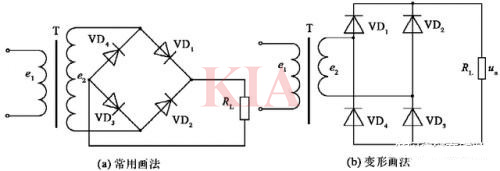

橋式整流電路
輸入電壓E2為正半周時，對D1、D3加正向電壓，Dl、D3導通;對D2加反向電壓，由于經過了D1，那么到達D4正極時，D4的正極電位是小于等于U2的，所以D2、D4截止。電路中構成E2、D1、RL 、D3通電回路，在RL上形成上正下負的半波整流電壓;
輸入電壓E2為負半周時，對D2、D4加正向電壓，D2、D4導通;對D1、D3加反向電壓，D1、D3截止。電路中構成E2、D2、RL 、D4通電回路，同樣在RL上形成上正下負的另外半波的整流電壓。如此重復下去，結果在RL上便得到全波整流電壓。其波形圖和全波整流波形圖是一樣的,如全波整流波形。從圖還不難看出，橋式電路中每只二極管承受的反向電壓等于變壓器次級電壓的最大值，比全波整流電路小一半，跟半波整流一樣。流過二極管的電流為流過負載電流的一半。橋式整流是對二極管半波整流的一種改進。
橋式整流輸出跟全波整流的輸出平均電壓和有效值電壓一樣。平均電壓0.9U2，有效值是U2。流過負載的平均電流和流過二極管D的平均電流也跟全波整流一樣。
（1）橋式整流電路變壓器副邊不要中心抽頭，但是多用2只整流二極管;
（2）全波整流電路少用2只整流二極管，但是變壓器副邊要中心抽頭;
（3）全波整流電路所用整流二極管反向耐壓要求是橋式整流的兩倍；
（4）橋式整流和全波整流對變壓器次級數量要求不一樣，前者只需1組線圈，后者需要2組；
（5）橋式整流和全波整流對變壓器次級電流要求不一樣，前者是后者2倍；
（6）橋式整流和全波整流需要二極管數量不一樣；
（7）某時刻，橋式整流流經2個二極管，全波整流只流經1個。
