1.供電端：芯片VIN腳接外部5V輸入（需串聯一個限流電阻，防止上電沖擊），GND腳接地。
2.閾值設定：通過芯片的SET腳外接兩個分壓電阻（R1、R2），將輸入電壓分壓后反饋至芯片內部，公式為：保護閾值V_OV=1.24V×（1+R1/R2）（1.24V為芯片內部基準電壓）。
若需5.5V保護，可選擇R1=4.26kQ、R2=1kQ（計算：1.24×（1+4.26/1)=5.5V）。3.輸出端：芯片VOUT腳接后級5V負載，當輸入電壓超過V_OV時，芯片會快速切斷VOUT輸出，直到電壓恢復正常后自動復位。
注意事項
1.閾值留裕：保護閾值需高于正常5V輸入的波動范圍（如5V電源通常允許±5%波動，即4.75V-5.25V），建議設定為5.5V-6V，避免誤觸發。
2.功率匹配：若后級負載電流較大（如超過1A），需選擇大電流規格的OVP芯片（如TPS24710支持3A輸出），同時確保限流電阻、導線的功率滿足需求。
3.瞬態防護：若輸入電壓可能存在尖峰脈沖（如電源插拔時），需在保護電路前端并聯TVS瞬態抑制二極管（如SMBJ6.5CA），吸收瞬態高壓，避免擊穿保護芯片。

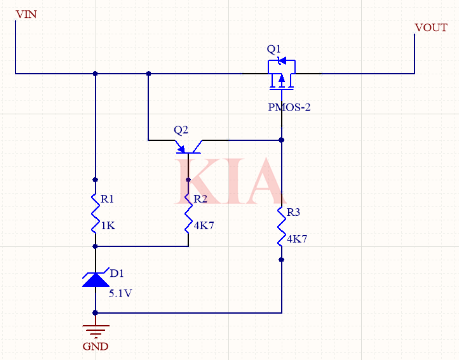

1.當VIN輸入電壓小于5.1V時的情況，假定輸入5V，穩壓管導通電壓為5.1V，所以穩壓管D1不導通，因此三極管Q2就不會導通，接著MOS管Q1的柵極就會被R3拉到OV,P-MOS,Vgs=-5V,p-MOS管導通，此時Vout會正常輸出5V.
2.此時電源供給一個5.3V左右的電壓，穩壓管D1導通電壓為5.1V因此導通，三極管e極電壓5.3V,b極電壓5.1V,Vbe=-0.2V.因此三極管Q2還是不會導通，后面的情況和上面一樣，P-MOS會打開，VOUT正常輸出在5.3V左右。給后級正常供電。

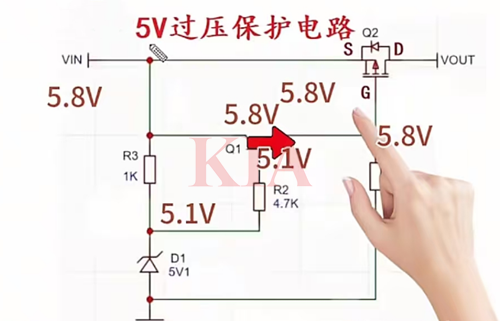

3.此時輸入5.9V,穩壓管開啟電壓為5.1V，因此導通，電阻R1兩端的壓降為5.9-5.1=0.8V.三極管e極電壓5.9V,b極電壓5.3V,Vbe=0.6V,三極管Q2被打開當三極管Q2打開以后，P-MOS的柵極電壓就變為5.9V,Vgs=0V.因此MOS管Q1不導通，就會沒有輸出，以保護后級電路。
