根據MOS管在PCB板上的安裝方式，其封裝主要可分為兩大類：插入式和表面貼裝式。

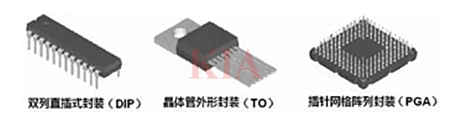

插入式封裝的特點是MOSFET的管腳需穿過PCB板的安裝孔，并經過焊接與PCB板相連結。常見的插入式封裝類型包括雙列直插式封裝（DIP）、晶體管外形封裝（TO）以及插針網格陣列封裝（PGA）等。

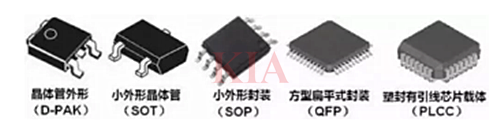

表面貼裝式封裝是將MOSFET的管腳及散熱法蘭直接焊接在PCB板表面的焊盤上。這種封裝方式具有安裝密度高、重量輕、不易受損等優點。常見的表面貼裝式封裝類型包括晶體管外形（D-PAK）、小外形晶體管（SOT）、小外形封裝（SOP）、方形扁平式封裝（QFP）以及塑封有引線芯片載體（PLCC）等。

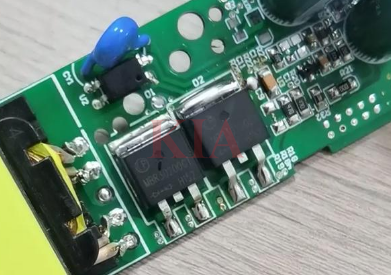

由于插入式封裝工藝焊接成本高、散熱性能也不如貼片式產品，使得表面貼裝市場需求量不斷增大，也使得TO封裝發展到表面貼裝式封裝。TO-252(又稱之為D-PAK)和TO-263(D2PAK)就是表面貼裝封裝。
貼片MOS管通常有柵極（G）、源極（S）和漏極（D）三個引腳。以常見的TO252封裝為例，漏極（D)通常通過背面的大面積散熱焊盤連接，需優先處理。焊接前需使用防靜電焊臺，并將電烙鐵可靠接地，防止靜電擊穿MOS管。
用酒精清潔PCB焊盤，確保無氧化層或污垢。用鑷子將MOS管對準焊盤放置，先點焊一個引腳（如對角線的G或S極）固定位置，避免移位。
焊接步驟
優先焊接漏極（D）：對于TO252等封裝，先在D腳焊盤上添加適量焊錫，用電烙鐵焊接牢固。此步驟利用散熱焊盤增強熱傳導，為后續焊接提供穩定基礎。
焊接柵極與源極：固定D極后，依次焊接G極和S極。烙鐵溫度建議控制在300°C-350°℃，時間不超過3秒，避免過熱損壞器件。若使用熱風槍，可設置400℃（初學者）或300℃（熟練工），配合烙鐵壓平焊點。
檢查與散熱處理：焊接后檢查焊點是否光滑、無虛焊或橋連。對于大功率MOS管，需確保散熱焊盤與PCB充分接觸，必要時通過散熱過孔或覆銅設計增強散熱。
