變壓器的工作原理

變壓器內部構造主要包括鐵芯和繞組。鐵芯是變壓器的骨架，起到導磁的作用，而繞組則負責在鐵芯上產生磁場，從而實現電壓的變換。此外，變壓器還包含一些輔助部件，如絕緣材料、油箱和散熱片等，以確保其安全、穩定地運行。

升壓變壓器原理

1.閉合鐵芯，由絕緣硅鋼片疊合而成，是變壓器的核心部件，起到導磁作用。

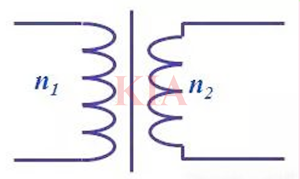

2.原線圈（初級線圈），其匝數用n1表示，是連接交流電源的線圈。

3.副線圈（次級線圈），其匝數用n2表示，是與負載或下級電路連接的線圈。

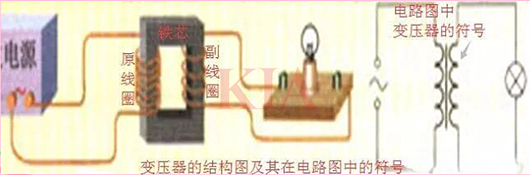

此外，變壓器還涉及到輸入電壓U1和輸出電壓U2的概念，以及在電路圖中如何表示變壓器。

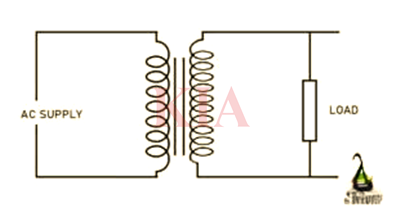

升壓變壓器原理

當原線圈接入交變電流時，該電流會在原線圈內產生交變磁場。這種交變磁場會穿過鐵芯，并進一步穿過副線圈。在副線圈中，由于交變磁場的磁通量變化，會產生感應電動勢，從而輸出電壓U2。這樣，電能便從原線圈成功地傳遞到了副線圈。在此過程中，鐵芯起到了導電“磁路”的作用。

整個變壓器的工作流程可以概括為：電能首先在原線圈被轉化為磁能，隨后磁能在副線圈被重新轉化為電能。通過“磁”這一中間媒介，實現了電能的遠距離、高效傳輸。值得注意的是，變壓器的工作原理基于互感現象。若原線圈接入的是直流電源，產生的磁場將是穩定的，無法引起副線圈中磁通量的變化，因此也就無法在副線圈中產生電流。因此，變壓器僅適用于交變電流的變壓需求。
