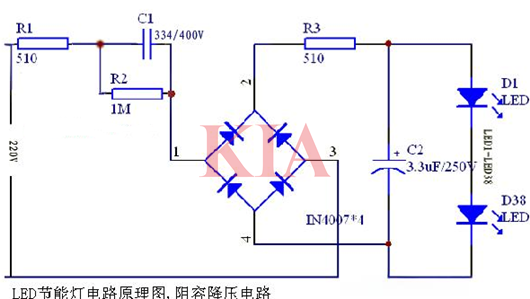

如圖是LED燈杯的實用電路，該燈以220V電源供電。經過C1降壓電容的降壓，220V交流電被全橋整流，再經過C2濾波，最終通過限流電阻R3為串聯的38顆LED提供穩定的恒流電源。每顆LED的額定電流為20mA。在制作節能燈時須考慮諸多因素對LED的影響，諸如光衰和發熱問題。由于LED的安裝密度高，熱量難以散發，因此LED的溫度對其光衰和壽命產生顯著影響。若散熱不佳，將可能導致光衰減。此外，LED的特性決定其溫度升高時電流也會增大，這在制作大功率照明產品時尤為需要注意。散熱問題不僅影響LED的穩定性，還可能縮短其使用壽命。對于小功率LED，通常采用自散熱方式，因此在電路設計中需謹慎控制電流大小。
在電路中，R1作為保護電阻，R2是電容C1的卸放電阻，而R3限流電阻則用于防止電壓和溫度升高時LED電流過大。C2濾波電容的作用是在開燈瞬間吸收沖擊電流，保護LED不受損傷。由于C1的存在，開燈時會有一個較大的充電電流，但有了C2的介入，該電流被完全吸收，從而起到開燈防沖擊的保護作用。
此電路特別適用于小功率燈杯，具有體積小、便于安裝的特點，被廣泛用于各類燈杯產品中。其優點包括恒流源、低功耗、小巧經濟等。但在設計時需注意選用耐壓400V以上的滌綸或CBB電容作為降壓電容，濾波電容的耐壓則需達到250V以上。此電路可驅動20至40顆20mA的LED，滿足多種照明需求。
