UPS不間斷電源，是一種在市電異常時能夠持續為負載提供穩定、可靠電力的設備。根據不同的工作原理、應用場景和設計特點，UPS電源可以分為多種類型。

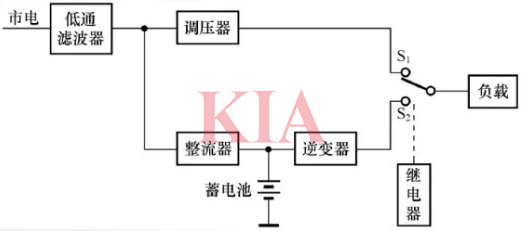

后備式UPS
后備式UPS特點：結構簡單、價格便宜、噪聲低，但絕大部分時間，負載得到的是稍加穩壓處理過的“低質量”正弦波電源。

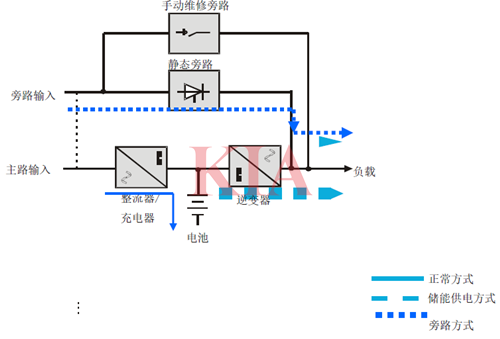

在線式UPS
在線式UPS也被稱為雙變換器UPS或真正的UPS。它在輸入電力通過整流器將交流電轉換為直流電后，直接將其用于給電池充電和供電。同時，它通過逆變器將直流電再轉換為交流電，為連接的設備提供穩定的電力。由于在線式UPS始終將電力通過逆變器提供給設備，因此可以提供高質量的電力，對電力中斷、電壓波動和噪聲具有較好的保護。此外，在線式UPS還具有自動穩壓、自動調頻等功能，能夠確保輸出電力的穩定性和可靠性。但是，由于其結構復雜、成本高、效率低等缺點，在線式UPS通常用于對電力質量要求較高的場合。
無論電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，逆變器一直處于工作狀態。當市電正常時，電能經過AC/DC、DC/AC兩次變換后供給負載；當市電中斷時，蓄電池放電將能量輸送到逆變器，再由逆變器將直流電轉換成交流電供負載使用。

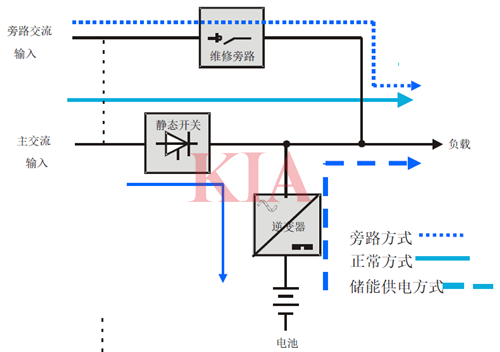

在線交互式UPS
在線交互式UPS是離線式UPS和在線式UPS的一種混合形式。它具有內置的自動電壓調整功能，可以在輸入電壓波動時自動調整輸出電壓，以保持連接設備的穩定運行。當電力中斷發生時，在線交互式UPS會切換到電池供電模式，提供備用電源。與離線式UPS相比，在線交互式UPS在電壓調節和噪聲抑制方面具有一定的優勢；但與在線式UPS相比，其電力質量和穩定性仍有待提高。
在輸入市電正常時，UPS的逆變器處于反向工作（即整流工作狀態），給電池組充電；在市電異常時逆變器立刻轉為逆變工作狀態，將電池組電能轉換為交流電輸出。
