變頻器電源是實現電機變頻調速的核心設備，主要通過交-直-交變換實現電壓與頻率的精準調節，廣泛應用于工業驅動、新能源等領域。

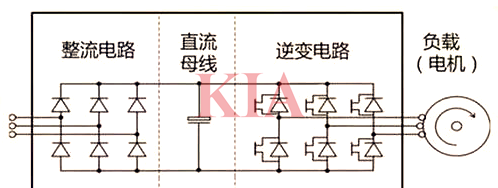

變頻器電源電路通過交流電轉換直流電，再由逆變器將直流電轉換為可調頻交流電，實現電機調速。

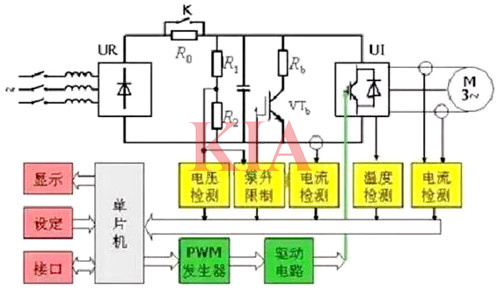

市場上廣泛應用的通用型變頻器多為交-直-交型變頻器，其中以電壓器變頻器最為普遍。其核心電路--主回路，涵蓋了整流電路（實現交-直變換）、直流濾波電路（能耗電路）以及逆變電路（直-交變換）。此外，還包括限流電路、制動電路以及控制電路等關鍵部分。
原理：
電源輸入與整流
輸入為三相交流電源（R/S/T端），經斷路器、接觸器接入變頻器。隨后通過三相整流橋?qū)⒔涣麟娹D(zhuǎn)換為直流電（電壓約310-600V），再經電容濾波形成直流母線。
直流母線與逆變
直流母線的高壓直流電通過逆變橋（通常由IGBT模塊構成）轉換為頻率、電壓可調的交流電，最終驅動電機。
開關電源輔助電路
變頻器內部通常設有開關電源，將直流母線電壓（如540V）轉換為控制電路所需的低壓直流電（如±15V、+5V）。采用反激式拓?fù)浣Y(jié)構，通過高頻變壓器、PWM控制實現電壓轉換和隔離。

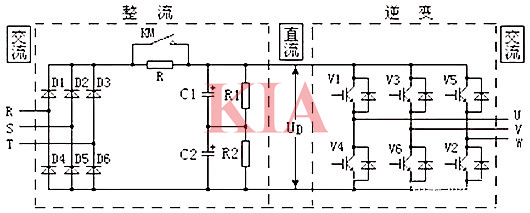

采用“交-直-交”結構的低壓變頻器，其內部主電路由整流和逆變兩大部分組成，如圖1所示。從R、S、T端輸入的三相交流電，經三相整流橋（由二極管D1～D6構成）整流成直流電，電壓為UD。電容器C1和C2是濾波電容器。6個IGBT管（絕緣柵雙極性晶體管）V1～V6構成三相逆變橋，把直流電逆變成頻率和電壓任意可調的三相交流電。
