直流電機是一種將直流電能轉換為機械能或將機械能轉換為直流電能的設備。直流電機調速原理是通過改變電機的電壓、電流或磁場強度來調整其轉速。
直流電機的工作原理基于電磁感應定律和左手定則。當直流電源通過電刷向電樞繞組供電時，電樞表面的導體將流過電流，并在磁場中受到力的作用而旋轉。這樣，輸入的直流電能就轉換成轉子軸上輸出的機械能。

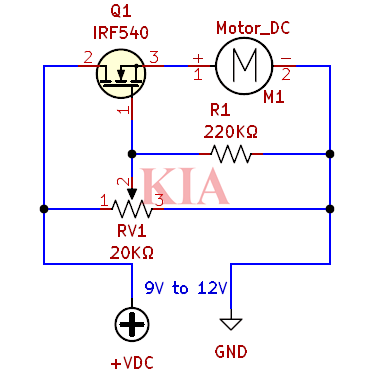

直流電機調速電路圖
IRF540 功率MOSFET VI 特性用于控制直流電機的速度，電機的正偏置端子連接到IRF540 的源極端子，負端子連接到Gnd。 IRF540的漏極引腳直接連接到電源正極引腳。柵極端子連接到 RV1 的可變引腳。通過改變 RV1，不同電平的電壓將到達 IRF540 的柵極端子。根據柵極電壓，流經 IRF540 (ID) 的電流會發生變化，從而導致直流電機的電壓水平發生變化。直流電機的速度也會發生變化。

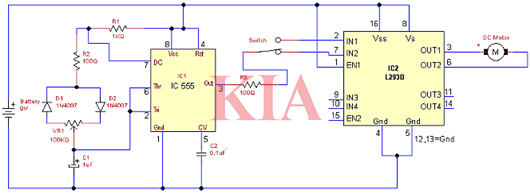

直流電機調速PWM電路圖
在該電路中，定時器IC 555用于產生PWM（脈寬調制）信號和L293D四路高電流半H驅動器來控制直流電機的速度和旋轉方向。

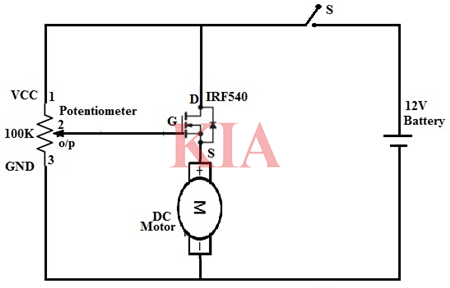

直流電機速度控制電路圖
該直流電機控制器所需的組件包括12V電池、100K電位器、IRF540N E-MOSFET、直流電機和開關。
MOSFET的柵極端子連接到電位器，源極端子連接到電機的正極線，MOSFET的漏極端子通過開關連接到電池的正極端子。
電機負極線連接到電池的負極端子。
電位器輸出端連接MOSFET的柵極，GND通過電機負極線連接電池負極，VCC引腳通過MOSFET漏極端連接電池正極并切換。
一旦開關“S”閉合，MOSFET 柵極端子處的電壓供應就會導致電流從漏極 (D) 端子供應到源極 (S)。之后電流開始流過直流電機并且電機開始轉動。只需調節電位器即可簡單地調節提供給直流電機的電流總和，然后改變 MOSFET 柵極端子上的施加電壓。因此，我們可以通過控制 MOSFET 柵極端子的電壓來控制直流電機的速度。為了提高直流電機的速度，我們必須提高 MOSFET 柵極端子的施加電壓。
這里，設計了基于IRF540N MOSFET的直流電機控制器電路來控制電機的速度。該電路使用 MOSFET 和電位器設計非常簡單。我們可以通過簡單地控制 MOSFET 柵極端子上的施加電壓來控制電機速度。
