主動PFC電路,有源PFC電路,工作原理詳解-KIA MOS管
信息來源：本站 日期：2025-08-01
PFC功率因數校正，通過對輸入電流的波形進行控制，使其與輸入電壓波形同步，提高功率因數，減少諧波含量，能夠解決因容性負載導致電流波形嚴重畸變而產生的電磁干擾(EMl)和電磁兼容(EMC)問題。
PFC有兩種主要類型，被動式PFC(無源PFC)以及主動式PFC(有源式PFC)。
主動式PFC采用有源電子元件，如MOSFET或IGBT等半導體開關器件，結合復雜的控制算法，以實時調整輸入電流的波形，使其與輸入電壓波形盡可能一致，從而實現接近1的功率因數。
主動式PFC的優勢包括高功率因數（通常高于0.9），較低的電網污染，以及更寬廣的工作電壓和負載范圍。由于可以動態地調整輸入電流的波形，主動式PFC特別適合對電網質量有嚴格要求的應用場景。

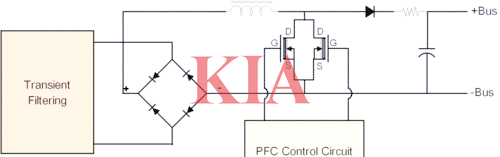

主動PFC電路圖
主動式PFC電路的核心組件包括兩個功率MOSFET開關管，它們通常被安裝在一次側的散熱片上。為了便于理解，這些開關管被標記為S（源極）、D（漏極）和G（柵極）。此外，電路中還包含一顆PFC二極管，它采用與功率晶體管相似的封裝技術，并同樣被安置在一次側散熱片上，但需要注意的是，PFC二極管僅有兩根針腳。
在PFC電路中，電感是電源中尺寸最大的，而一次側的濾波電容則是主動式PFC電源一次側部分最大的電解電容。此外，圖中所示的電阻器為NTC熱敏電阻，其電阻值會隨溫度變化而改變，與二級EMI中的NTC熱敏電阻功能相似。
主動式PFC控制電路通?；谝活wIC整合電路，有時該整合電路還會負責控制PWM電路。這種整合電路被稱為“PFC/PWM combo”。
主動PFC電路原理圖

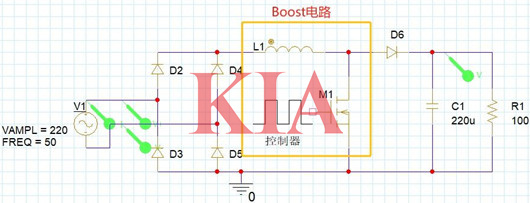

有功補償，有源PFC基本上可以完全的消除電流波形的畸變，電壓和電流的相位可以控制保持一致，它可以基本上解決了功率因數、電磁兼容、電磁干擾的問題。校正思路就是如圖所示，增加Boost電路，通過開關管的調節使得電流波形和電壓波形保持基本同相位，從而解決EMC諧波問題，
