無線移動充電器采用電感耦合原理。兩個LC調諧電路以相同的調諧頻率進行通信，即發射器的調諧頻率必須等于接收器的調諧頻率。在這里，須使用LC調諧來產生和傳輸由另一個LC調諧電路接收的磁場。

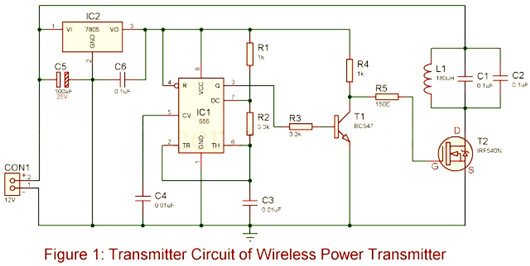

無線充電器發射器電路圖：
如圖所示，圍繞定時器IC555、通用NPN晶體管BC547、N溝道MOSFETIRF540N、LC調諧電路和5伏串聯穩壓器7805構建。
在電路中，使用了調諧集電極振蕩器（L1使用C1和C2）。調諧集電極振蕩器使用集電極電路中的并聯L-C電路作為負載，該電路決定振蕩的頻率。調諧電路兩端產生的輸出電壓以感性耦合方式耦合到基極電路。
定時器IC555在這里用于脈沖產生，因此它被安排在非穩定的多諧振蕩器模式下。IC555（引腳3）的輸出連接到通用晶體管T的基極1用于驅動MOSFET T2.The MOSFET T2用于切換進一步傳輸振蕩磁場的L-C調諧電路。串聯穩壓器IC2用于從+12V為整個電路（+5V）提供工作電壓，如圖所示。

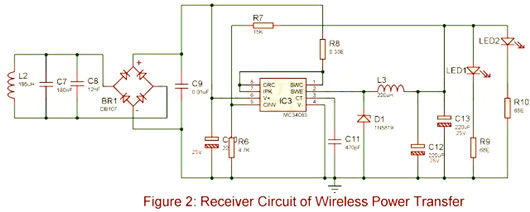

無線充電器接收器電路圖：
圖所示的接收器電路是圍繞LC調諧電路（L2使用C7和C8）、電流穩壓器（降壓和升壓）ICMC34063、肖特基二極管（1N5819）和一些無源元件。傳輸?shù)恼袷幋艌?chǎng)由圍繞電感器L的L-C調諧構建來檢測2帶電容器C7和C8使用橋式整流器BR進一步更改為直流電壓1并使用電容器C進行濾波9和C10。
無紋波直流電壓現在提供給降壓/升壓IC，配置為降壓穩壓器模式。輸出電壓使用L-C濾波器進一步濾波，并通過限流電阻R連接到LED9和R10。

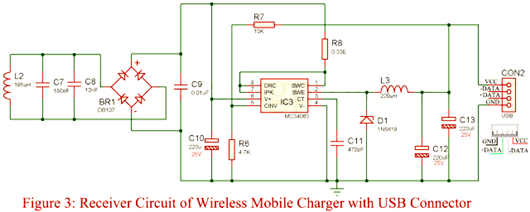

帶母USB連接器的無線充電器接收器電路：
與圖2的接收器電路略有不同，LED（LED1和LED2)均由母USB連接器取代。如圖所示連接母USB。VCC（紅線）連接到電容器C13的正極端子，其中GND（黑線）連接到電路接地。數據引腳（D-和D+)均未連接。
