無線充電器通過在發送端和接收端各安置一個線圈，發送端線圈在電力的作用下向外界發出電磁信號，接收端線圈收到電磁信號并將其轉變為電流，從而達到無線充電的目的。
電磁感應式無線充電：

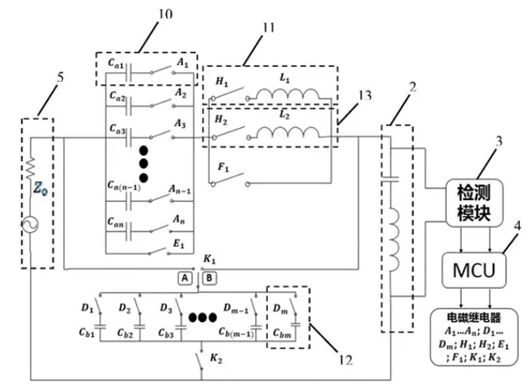

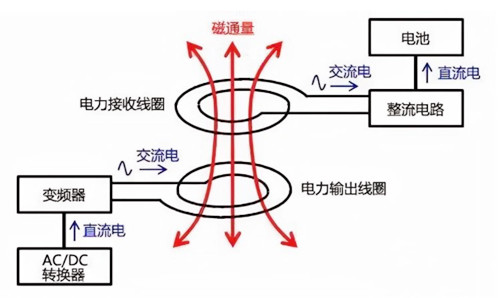

電磁感應式無線充電的原理類似于變壓器，在發送端和接收端各有一個線圈。初級線圈上通一定頻率的交流電，由于電磁感應在次級線圈中產生一定的電流，從而將能量從傳輸端轉移到接收端。
磁共振式無線充電：
磁共振式無線充電系統采用發射線圈和接收線圈兩個相同頻率的諧振回路來產生很強的相互耦合電磁場，能量在兩個諧振回路間交互。具體電路圖同樣較為復雜，涉及多個元件和電路模塊。

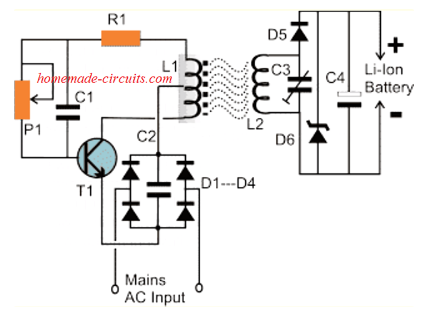

如圖，我們看到兩個單元，一個是基本模塊或發送模塊，另一個是接收模塊。如上一段所述，基礎繞組的芯材料是尺寸相對較大的鐵氧體E芯。安裝在E芯內的線軸具有一個單級，纏繞有100匝24 SWG超級漆包銅線。
從繞組的第50個繞組匝中抽出一個中心抽頭。上述線圈或變壓器連接到由晶體管T1，預設P1和相應的電阻和電容組成的振蕩電路。預設用于通過繞組將頻率增加到最佳水平，需要進行一些實驗。將直流電壓饋入電路以啟動所需的振蕩，該振蕩直接通過對交流市電進行整流和濾波而得出。
在施加DC時，電路開始振蕩，并且來自高頻電感器的振蕩向空氣中逸出了相當長的距離，因此對于所建議的電感接收，必須將其收回。接收單元還集成了一個電感，該電感由空芯的50匝21 SWG超級漆包銅線組成，該電感器成為一種天線，用于預測從基本電路釋放的功率波。電容器C3是可變電容器，用于無線電。可以嘗試進行調整。
它用于調整接收，直到達到諧振點，并且L2隨發射波進行最佳調諧。這立即提高了L2的輸出電壓，并變得最適合充電要求。D6和C4是整流組件，最終將AC信號轉換為純DC。當距離很近時，來自下部基本單元的感應會在接收線圈內部感應，感應的頻率會在接收器電路內部進行適當的整流和濾波，并用于為連接的鋰離子電池充電。
可以在輸出兩端連接一個LED，以便在任何時間點立即獲得無線電力傳輸強度的指示。電路僅供參考。
