邏輯門真值表,與非門真值表-KIA MOS管
信息來源：本站 日期：2024-11-29
真值表是用來表示邏輯門輸入與輸出之間關系的表格。真值表是在邏輯中使用的一類數學表，用來確定一個表達式是否為真或有效。在數字電子電路中，真值表是設計和分析邏輯電路的重要工具。
邏輯門真值表是表征邏輯事件輸入和輸出之間全部可能狀態的表格。通常以1表示真，0表示假。邏輯門的真值表用于確定一個表達式是否為真或有效，廣泛應用于計算機、通信等領域。

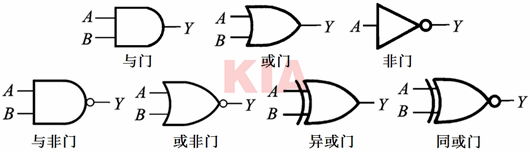

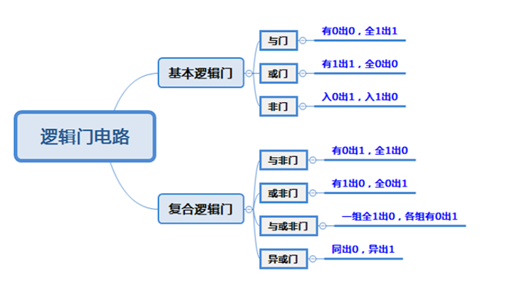

基本邏輯門：與門、或門、非門、與非門、或非門、異或門、同或門、與或非門。

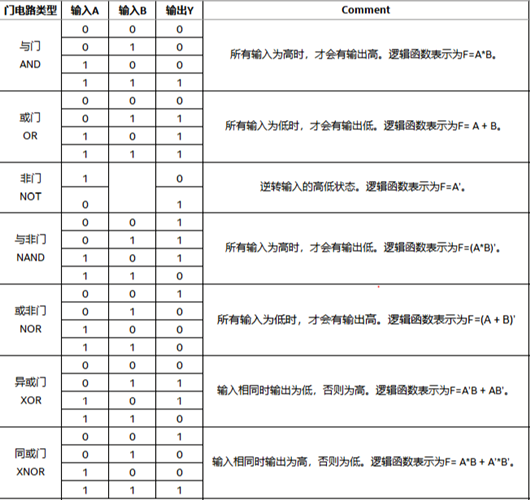

邏輯門真值表
與門（AND）：當所有輸入為高時，輸出才為高。邏輯函數表示為Y=A*B。
或門（OR）：當所有輸入為低時，輸出才為低。邏輯函數表示為Y=A+B。
非門（NOT）：逆轉輸入的高低狀態。邏輯函數表示為Y=A’。
與非門（NAND）：當所有輸入為高時，輸出才為低。邏輯函數表示為Y=(A*B)’。
或非門（NOR）：當所有輸入為低時，輸出才為高。邏輯函數表示為Y=(A+B)’。
異或門（XOR）：輸入相同時輸出為低，否則為高。邏輯函數表示為F=A’B + AB’。
同或門（XNOR）：與異或門相反，輸入相同時輸出為高，否則為低。邏輯函數表示為F=A*B + A’*B’。
