PFC的拓撲結構分為很多種，如圖所示。

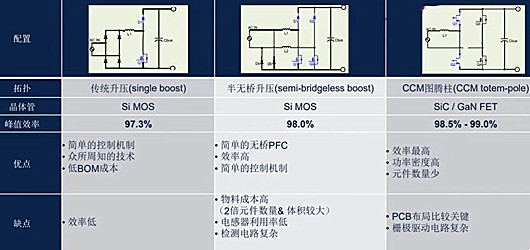

與傳統的PFC拓撲結構相比，圖騰柱PFC可實現高效率和高功率密度，同時元器件的數量也是最少的。
要使用圖騰柱PFC，首先要知道工作原理。圖騰柱PFC輸入的為交流電，所以圖騰柱PFC的工作原理要分為正半周和負半周工作進行分析。
正半周（VAC＞0）：
此時S2為主開關，用以控制輸入電流對PFC電感充電，以產生正弦波形。當S2閉合時，電感電流上升，電感進行儲能。S1體二極管僅在死區時間導通，可實現軟開關，S1可在Toff時間導通，減少體二極管的壓降。
當S2斷開時，電感釋放能量，電感電流下降。
S3為常開狀態，S4為常閉狀態。

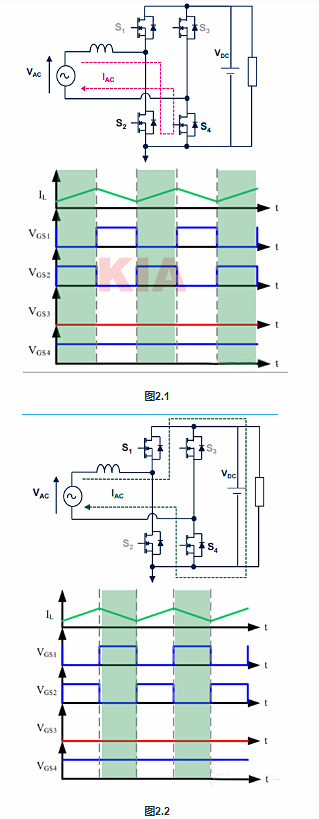

圖2.1為S2閉合時電流回路及波形圖；圖2.2為S2斷開時電流回路及波形圖。
負半周（VAC＜0）：
此時S1為主開關，用以控制輸入電流對PFC電感的充電，以產生正弦波形。當S1閉合時，電感電流上升，電感進行儲能。S2體二極管僅在死區時間導通，可實現軟開關。S2在Toff期間開通，可以減少體二極管的壓降。
當S1斷開時，電感釋放能量，電感電流下降。
此時S3為常閉狀態，S4為常開狀態。

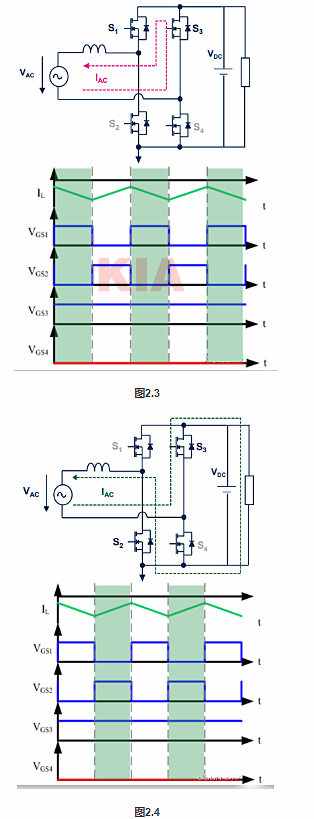

圖2.3為S1閉合時電流回路及波形；圖2.4為S1斷開時電流回路及波形。

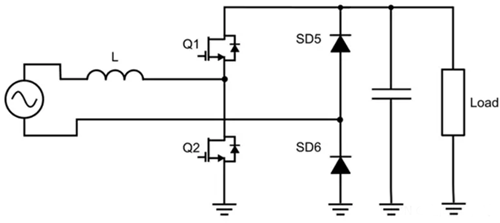

在無橋圖騰柱PFC（PowerFactorCorrection，功率因數校正）電路中，電流在不同半周期通過不同的路徑，具體的流動方式取決于開關MOSFET（Q1和Q2）的開閉狀態以及外部續流二極管（SD5和SD6）的導通情況。
Q1和Q2：MOSFET開關管，帶有內置體二極管。
SD5和SD6：外部續流二極管。
L：電感器，用于儲能。
Load：負載。
