lm386功放電路,lm386音頻放大電路圖-KIA MOS管
信息來源：本站 日期：2024-10-14
LM386用于大多數音頻電路，功耗較低。為使外圍元件最少，電壓增益內置為20。但在1腳和8腳之間增加一只外接電阻和電容，便可將電壓增益調為任意值，直至200。輸入端以地位參考，同時輸出端被自動偏置到電源電壓的一半，在6V電源電壓下，它的靜態功耗僅為24mW，使得LM386特別適用于電池供電的場合。
電壓增益200放大電路圖：
在85Hz具有6db增益的放大電路。
電池供電電路圖：
在電源線上加上去耦電容，對于電池供電的設計來說，0.05mF的電容應該就夠了，而對于其他的設計或者電源線過長的話，100mF的電解電容再并聯一個0.05~0.1mF的瓷片電容效果會更好。

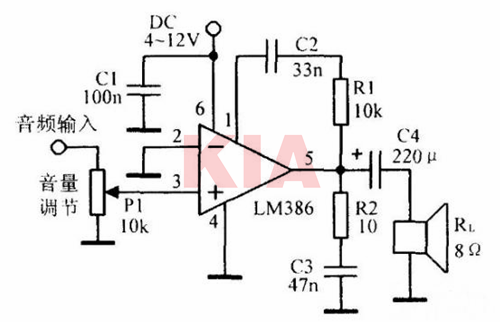

音頻放大器電路圖：
由 Vcc 供電的 LM386 使用電阻器 R1 和電容器 C2。這是為了防止電路振蕩。電阻R2和電容C3在電路中起著重要作用，因為它改變了輸出中獲得的輸出增益。增加一個10uF的單個電容器將有助于獲得最大增益。與電阻R2一起使用將獲得約50db的增益。C3 的正極端子應連接到 IC LM1 的引腳 8，負極應連接到引腳 386。
電容C1用于將輸出耦合到揚聲器，POT可以修改輸出信號的增益。當輸入信號的電壓電平極低時，使用 LM386 設置高增益。
