增強型mos管工作原理,增強型mos管的開啟電壓-KIA MOS管
信息來源：本站 日期：2024-10-12
增強型mos管（E-mos管）
當柵極端子上沒有電壓時，通道顯示最大電導。當柵極端子兩端的電壓為正或負時，溝道電導率降低。

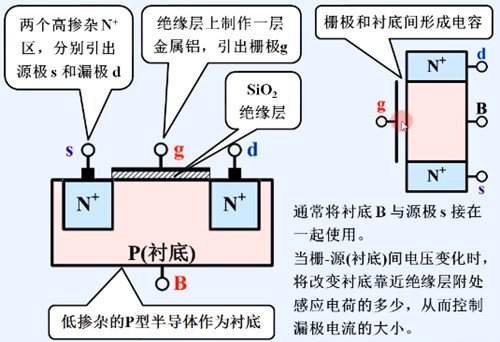

增強型MOS管結構
①以低摻雜的P型硅片為襯底。
②利用擴散工藝制作成兩個高摻雜的N+區，并引出兩個電極，分別為源極s和漏極d。
③在半導體上制作一層SiO2絕緣層，在SiO2上制作一層金屬鋁，引出電極，作為柵極g。④通常將柵極與襯底連接在一起，這樣襯底與柵極之間就形成電容，當柵極與源極之間電壓變化時，將改變襯底靠近絕緣層出的感應電荷的多少，從而控制漏極電流大小。

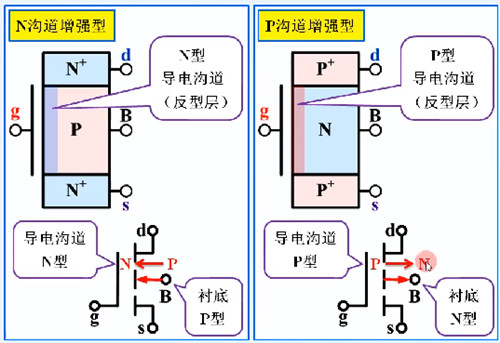

兩種增強型MOS管

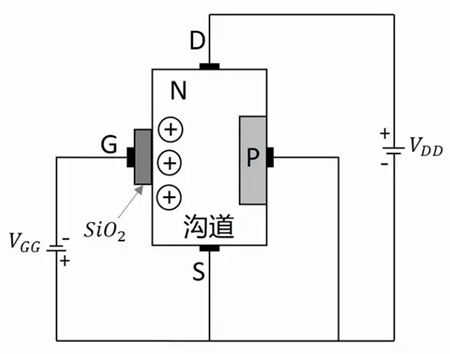

mos管在增強模式下工作原理圖
當柵極和源極之間沒有施加電壓時，由于漏極和源極之間的電壓，一些電流會流動。讓一些正電壓施加在VGG上。然后少數載流子即空穴被排斥而多數載流子即電子被吸引向SiO 2層。
在VGG處具有一定量的正電位時，一定量的漏極電流ID流過源極到漏極。當該正電位進一步增加時，電流ID由于來自源極的電子流動而增加，并且由于施加在VGG的電壓而進一步推動這些電流。因此，施加的VGG越正，漏極電流ID的值就越大。由于電子流的增加比耗盡模式更好，電流得到增強。因此，這種模式被稱為增強模式mos管。
增強型mos管的開啟電壓
增強型MOS管的開啟電壓是大于零。
增強型MOS管的工作原理基于柵源電壓（VGS）的控制。當柵源之間不加電壓時，漏源之間的PN結是反向的，因此不存在導電溝道，即使漏源之間加了電壓，也不會有電流通過。當柵源之間加正向電壓到一定值時，漏源之間會形成導電通道，這個使導電溝道剛剛形成的柵源電壓就是開啟電壓VGS。
當VGS大于開啟電壓時，MOS管工作在導通區，漏源電流iDS增加，輸出電壓UDS減小。如果rDS遠小于RD，輸出電壓UDS可以近似為0V，MOS管處于“接通”狀態。
