KCY3008C 120A 85V MOSFET | 解決大功率電源發熱難題

英飛凌IAUA120N08S5N01替代方案 | KCY3008C國產MOS管

SGT工藝加持，4.2mΩ低內阻，UIS全檢，儲能/電源場景優選

安森美NVMFS120N08替代 選KCY3008C 交期快性能穩

KCY3008C, KCY3008C MOSFET, 120A 85V MOSFET, DFN5*6 MOSFET, 85V N溝道MOSFET, SGT工藝MOSFET

KIA（KMOS Semiconductor）

120A, 85V N-Channel MOSFET

3008C

1. 產品特性（Features）

? 采用先進SGT工藝技術

? RDS(on)=4.2mΩ(典型值) @VGS=10V

? 超低柵極電荷（Super Low Gate Charge）

? 支持綠色環保器件標準

? 優異的Cdv/dt效應抑制能力

? 100% ΔVDS測試合格

? 100% UIS（非鉗位感性開關）測試合格

2. KCY3008C引腳配置（Pin Configuration）

封裝形式	DFN5*6
引腳定義	引腳1,2,3：Gate（柵極） 引腳4：Drain（漏極） 引腳5,6,7,8：Source（源極）
符號說明	1:Gate 2:Drain 3:Source（含內置續流二極管）

3. KCY3008C訂購信息（Ordering Information）

產品型號	封裝形式	品牌
KCY3008C	DFN5*6	KIA

4. 絕對最大額定值（Absolute Maximum Ratings）

參數名稱	符號	額定值	單位	備注
漏源電壓(VGS=0V)	VDSS	85	V	-
柵源電壓(VDS=0V)	VGS	±20	V	-
連續漏極電流(TC=25℃)	ID	120	A	-
連續漏極電流(TC=100℃)	ID	77	A	-
脈沖漏極電流	IDM(pulse)	480	A	-
總功耗(TC=25℃)	PD	150	W	結溫≤175℃限制
單脈沖雪崩能量	EAS	625	mJ	-
結溫與存儲溫度范圍	TJ & TSTG	-55 ~ 150	℃	-

5. KCY3008C熱特性（Thermal Characteristics）

參數名稱	符號	額定值	單位
結到殼熱阻	RθJC	1.0	℃/W

6. KCY3008C電氣特性（Electrical Characteristics）

測試條件：T_A=25℃，特殊標注除外

參數類別	參數名稱	符號	測試條件	Min	Typ	Max	單位
開關/靜態參數	漏源擊穿電壓	BVDSS	VGS=0V, ID=250μA	85	-	-	V
	零柵壓漏極電流	IDSS	VDS=85V, VGS=0V, TC=25℃	-	-	1	μA
	柵極漏電流	IGSS	VGS=±20V, VDS=0V	-	-	±100	nA
	柵極閾值電壓	VGS(th)	VDS=VGS, ID=250μA	2	3	4	V
導通特性	漏源導通電阻	RDS(on)	VGS=10V, ID=30A	-	4.2	5.0	mΩ
	柵極電阻	RG	VGS=0V, VDS=0V, F=1MHz	-	2.0	-	Ω
電容特性	輸入電容	Ciss	VDS=50V, VGS=0V, F=0.3MHz	-	3800	-	pF
	輸出電容	Coss	VDS=50V, VGS=0V, F=0.3MHz	-	590	-	pF
	反向傳輸電容	Crss	VDS=50V, VGS=0V, F=0.3MHz	-	20	-	pF
開關時間	開通延遲時間	td(on)	VDS=50V, VGS=10V, ID=30A, RG=2Ω	-	20	-	ns
	上升時間	tr	VDS=50V, VGS=10V, ID=30A, RG=2Ω	-	40	-	ns
	關斷延遲時間	td(off)	VDS=50V, VGS=10V, ID=30A, RG=2Ω	-	42	-	ns
	下降時間	tf	VDS=50V, VGS=10V, ID=30A, RG=2Ω	-	21	-	ns
柵極電荷	總柵極電荷	Qg	VDS=50V, VGS=10V, ID=30A	-	58	-	nC
	柵源電荷	Qgs	VDS=50V, VGS=10V, ID=30A	-	15.6	-	nC
	柵漏電荷	Qgd	VDS=50V, VGS=10V, ID=30A	-	14.5	-	nC
體二極管參數	體二極管正向電流	ISD	-	-	-	120	A
	二極管正向電壓	VSD	VGS=0V, ISD=30A, TJ=25℃	-	-	1.2	V
	反向恢復時間	trr	TJ=25℃, IF=30A, di/dt=100A/μs	-	-	65	ns
	反向恢復電荷	Qrr	TJ=25℃, IF=30A, di/dt=100A/μs	-	-	155	nC

7.KCY3008C 典型特性曲線（Typical Characteristics）

Fig1: 典型輸出特性曲線	Fig2: 典型轉移特性曲線
Fig3: 導通電阻與漏極電流關系曲線	Fig4: 最大連續漏極電流與殼溫關系曲線
Fig5: 柵極電荷特性曲線	Fig6: 電容特性曲線
Fig7: 歸一化擊穿電壓與結溫關系曲線	Fig8: 歸一化導通電阻與結溫關系曲線
Fig9: 最大安全工作區（SOA）	Fig10: 體二極管正向特性曲線
Fig11: 結到殼的最大有效瞬態熱阻抗曲線

8. KCY3008C測試電路與波形（Test Circuit & Waveform）

Fig12: 柵極電荷測試電路與波形

Fig13: 電阻性開關測試電路與波形

Fig14: 非鉗位感性開關（UIS）測試電路與波形

備注說明（Notes）

1) 測試條件：表面貼裝于1平方英寸FR-4板，2OZ銅厚 2) 脈沖測試條件：脈寬≤300μs，占空比≤2% 3) 雪崩測試條件：VDD=50V, VGS=10V, L=0.5mH, IAS=50A 4) 功耗限制：受175℃結溫限制 5) 體二極管電流理論值與ID、IDM相同，實際應用中受總功耗限制

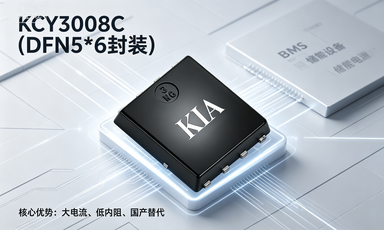

KCY3008C 120A 85V N溝道MOSFET | DFN5*6封裝

9、KCY3008C產品核心簡介

產品型號	KCY3008C	封裝形式	DFN5*6
基本參數	VDSS=85V，ID=120A，采用SGT工藝，內置續流二極管
核心定位	大電流電源、BMS、儲能專用，可直接PIN對PIN替代進口/國產同規格器件

10、KCY3008C產品核心優勢

優勢類別	詳細說明	客戶價值
先進工藝	采用SGT工藝，導通損耗低	降低整機溫升，提升工作效率
超低內阻	RDS(on)典型4.2mΩ@VGS=10V	大電流工況下發熱更小
低柵極電荷	Qg典型58nC，開關速度優異	適配高頻電路，降低開關損耗
高可靠性	通過UIS、ΔVDS全檢，雪崩能量625mJ	抗沖擊能力強，設備運行穩定
封裝兼容	標準DFN5*6，引腳定義通用	無需改PCB，直接替換原有物料
供貨穩定	國產自主產線，常備現貨	解決進口缺貨、交期長難題

11、KCY3008C典型應用領域

鋰電池管理系統BMS、儲能電源 大功率AC/DC、DC/DC開關電源 工業電源、不間斷電源UPS 電動工具、大功率快充設備 逆變器、車載電源等大電流場景

12、KCY3008C平替替代型號對標表（同規格 DFN5*6 85V/120A）

品牌	競品型號	VDSS(V)	ID(A)	RDS(on)(mΩ)	對標結論
KIA可易亞	KCY3008C	85	120	4.2	基準型號
英飛凌	IAUA120N08S5N01	85	120	4.4	性能更優，可直接替代
安森美	NVMFS120N08	85	120	4.5	性能更優，可直接替代
東芝	TPH4R085NH	85	120	4.3	性能持平，可直接替代
新潔能	NCE85H120	85	120	4.6	參數領先，性價比更高
華潤微	CRSM120N08	85	120	4.5	參數領先，性價比更高
士蘭微	SL120N08DF	85	120	4.4	參數領先，性價比更高
揚杰科技	YJQ120N08	85	120	4.7	參數領先，性價比更高

13、KCY3008C核心電氣參數匯總

參數名稱	符號	典型值/范圍	單位
漏源擊穿電壓	VDSS	85	V
連續漏極電流(25℃)	ID	120	A
脈沖漏極電流	IDM	480	A
導通電阻@10V	RDS(on)	4.2	mΩ
總柵極電荷	Qg	58	nC
單脈沖雪崩能量	EAS	625	mJ
工作溫度范圍	Tj	-55 ~ 150	℃

14、KCY3008C訂購信息

產品型號	封裝	品牌	包裝規格
KCY3008C	DFN5*6	KIA可易亞	3000PCS/卷

15、KCY3008C客戶痛點解決方案

常見痛點	對應解決方案
大功率電源發熱嚴重	低導通內阻，有效降低溫升與損耗
進口器件缺貨、交期漫長	國產穩定供貨，現貨充足交期快
替換物料需要重新改板	標準DFN5*6，引腳全兼容無需改板
高頻電路開關損耗大	低柵極電荷，開關特性優秀
產品沖擊負載易損壞	高雪崩能量，抗干擾耐沖擊可靠性強
