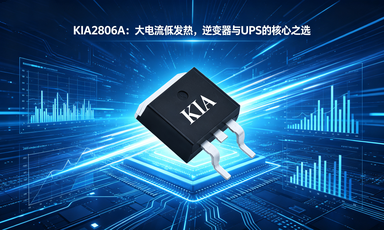

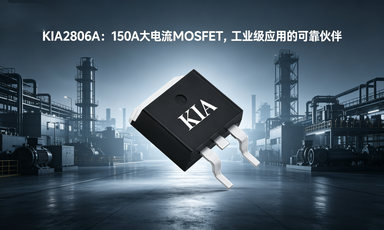

KIA2806A 60V150A MOS 管 低發熱不炸機
信息來源：本站 日期：2026-05-13
TO-263 封裝 逆變器 UPS 專用 100% 雪崩測試
| 項目 | 參數 |
|---|---|
| 型號 | KIA2806A |
| 訂貨型號 | KNB2806A |
| 類型 | N-CHANNEL MOSFET |
| 品牌 | KIA (KMOS Semiconductor) |
| 封裝形式 | TO-263 |
| 版本日期 | Rev 1.8 Mar. 2026 |
產品簡介：KIA2806A是一款專為大電流應用設計的高壓N溝道MOSFET，采用TO-263貼片封裝，具備60V耐壓、150A連續電流、3.5mΩ超低導通電阻與快速開關特性，100%通過雪崩測試，可靠性卓越，是逆變器、UPS、電機驅動等場景的理想選擇。
核心優勢：3.5mΩ低導通電阻｜150A大電流｜100%雪崩測試｜快速開關｜TO-263貼片封裝｜RoHS合規
典型應用：逆變器電源管理、UPS不間斷電源、電機驅動、鋰電池保護、DC-DC轉換器、大電流開關電源
| 品牌 | 競品型號 | 核心對標參數 | KIA2806A 優勢 |
|---|---|---|---|
| 士蘭微 | SVT2806A | 60V/150A TO-263 Rds(on)=3.8mΩ | 導通電阻更低，發熱更小 |
| 華潤微 | CR2806A | 60V/150A TO-263 Rds(on)=3.6mΩ | 雪崩能量更高(1200mJ) |
| 新潔能 | NCE2806A | 60V/150A TO-263 Rds(on)=3.5mΩ | 交期更穩定，現貨充足 |
| 揚杰 | YJ2806A | 60V/150A TO-263 Rds(on)=3.7mΩ | 反向恢復時間更短(30ns) |
| 東微半導 | OSG2806A | 60V/150A TO-263 Rds(on)=3.5mΩ | 性價比更高 |
| 英飛凌 | IRL3713 | 60V/150A TO-263 Rds(on)=4.0mΩ | 成本降低30%以上 |
| 安森美 | NTD60N03L | 60V/150A TO-263 Rds(on)=3.9mΩ | 國產替代首選 |
| 意法半導體 | STP150N6F7 | 60V/150A TO-263 Rds(on)=3.8mΩ | 100%雪崩測試，可靠性更高 |
| 項目 | 參數 |
|---|---|
| 型號 | KIA2806A |
| 訂貨型號 | KNB2806A |
| 類型 | N-CHANNEL MOSFET |
| 封裝 | TO-263 |
| 漏源電壓 VDSS | 60V |
| 連續漏極電流 ID | 150A(Tc=25℃) |
| 導通電阻 RDS(ON) | 3.5mΩ(typ)@VGS=10V |
| 柵源電壓 VGSS | ±25V |
| 工作結溫 | -55℃ ~ +175℃ |
| 合規標準 | RoHS 無鉛環保 |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 60 | V |
| 柵源電壓 | VGSS | ±25 | V |
| 二極管連續正向電流 | IS | 150 | A |
| 連續漏極電流(Tc=25℃) | ID | 150 | A |
| 連續漏極電流(Tc=100℃) | ID | 105 | A |
| 脈沖漏極電流 | IDM | 580 | A |
| 單脈沖雪崩能量 | EAS | 1200 | mJ |
| 最大耗散功率(Tc=25℃) | PD | 230 | W |
| 最高結溫 | TJ | 175 | ℃ |
| 存儲溫度范圍 | TSTG | -55 ~ +175 | ℃ |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結到環境熱阻 | RθJA | 62.5 | ℃/W |
| 結到外殼熱阻 | RθJC | 0.65 | ℃/W |
| 參數 | 符號 | 條件 | 典型值 | 單位 |
|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250μA | 60 | V |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS, ID=250μA | 3 | V |
| 漏源導通電阻 | RDS(ON) | VGS=10V, ID=60A | 3.5 | mΩ |
| 輸入電容 | Ciss | VDS=25V, 1MHz | 4376 | pF |
| 總柵極電荷 | Qg | VDS=48V, ID=60A | 130 | nC |
| 反向恢復時間 | trr | IF=60A | 30 | ns |
| 二極管正向電壓 | VSD | ISD=60A, VGS=0V | 0.8 | V |
| 引腳號 | 功能 |
|---|---|
| 1 | Gate (柵極) |
| 2 | Drain (漏極) |
| 3 | Source (源極) |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 60 | V |
| 柵源電壓 | VGSS | ±25 | V |
| 二極管連續正向電流 | IS | 150 | A |
| 連續漏極電流 | ID | 150 (TC=25℃) | A |
| 105 (TC=100℃) | A | ||
| 脈沖漏極電流 (TC=25℃) | IDM | 580 | A |
| 單脈沖雪崩能量 (L=1mH) | EAS | 1200 | mJ |
| 最大耗散功率 | PD | 230 (TC=25℃) | W |
| 115 (TC=100℃) | W | ||
| 最高結溫 | TJ | 175 | ℃ |
| 存儲溫度范圍 | TSTG | -55 ~ +175 | ℃ |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結到環境熱阻 | RθJA | 62.5 | ℃/W |
| 結到外殼熱阻 | RθJC | 0.65 | ℃/W |
| 參數 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250μA | 60 | - | - | V |
| 零柵壓漏電流 | IDSS | VDS=48V, VGS=0V, TJ=25℃ | - | - | 1 | μA |
| VDS=48V, VGS=0V, TJ=85℃ | - | - | 10 | μA | ||
| 柵極閾值電壓 | VGS(TH) | VDS=VGS, ID=250μA | 2 | 3 | 4 | V |
| 柵極漏電流 | IGSS | VGS=±25V, VDS=0V | - | - | ±100 | nA |
| 漏源導通電阻 | RDS(ON) | VGS=10V, ID=60A | - | 3.5 | 4.5 | mΩ |
| 柵極電阻 | Rg | VDS=0V, VGS=0V, f=1MHz | - | 0.7 | - | Ω |
| 二極管正向電壓 | VSD | ISD=60A, VGS=0V | - | 0.8 | 1.2 | V |
| 反向恢復時間 | trr | IF=60A, VDD=50V, diSD/dt=100A/μs | - | 30 | - | ns |
| 反向恢復電荷 | Qrr | - | 50 | - | nC | |
| 輸入電容 | Ciss | VDS=25V, VGS=0V, f=1MHz | - | 4376 | - | pF |
| 輸出電容 | Coss | - | 857 | - | pF | |
| 反向傳輸電容 | Crss | - | 334 | - | pF | |
| 開通延遲時間 | td(on) | VDD=30V, IDS=60A, RG=25Ω, VGS=10V | - | 28 | - | ns |
| 上升時間 | tr | - | 18 | - | ns | |
| 關斷延遲時間 | td(off) | - | 42 | - | ns | |
| 下降時間 | tf | - | 54 | - | ns | |
| 總柵極電荷 | Qg | VDS=48V, VGS=10V, IDS=60A | - | 130 | - | nC |
| 柵源電荷 | Qgs | - | 24 | -- | nC | |
| 柵漏電荷 | Qgd | - | 47 | -- | nC |
