二極管封裝類型主要分為插件封裝和表面貼裝封裝，具體類型根據尺寸、功率和安裝方式細分。
插件封裝
插件封裝需要通過電路板上的通孔進行焊接，常見于需要高功率或便于手工焊接的場景。
1.軸向引線封裝：引線從元件兩端軸向伸出。
DO-35：用于小功率信號二極管（如1N4148）。
DO-41：最常見的整流二極管封裝（如1N4007）。
DO-15/DO-27：用于更大功率的整流管。
帶散熱片的功率型封裝：適用于中大功率場景，便于安裝散熱器。

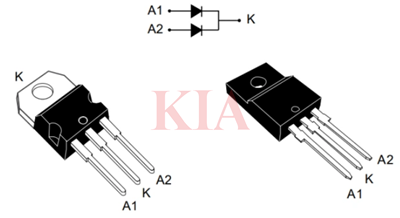

TO-220：經典的大功率封裝形式。
TO-247：功率容量通常大于TO-220。
表面貼裝封裝
表面貼裝封裝直接焊接在電路板表面，體積小，適合自動化生產，是現代電子設備的主流選擇。

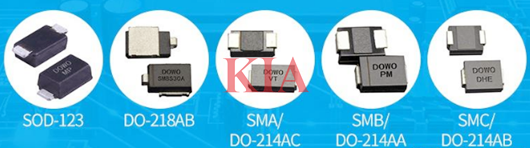

1.塑封SOD系列：小型塑料封裝，引腳內彎。
SOD-123：應用廣泛，陰極通常有豎條標記。
SOD-323：尺寸比SOD-123小約30%。
SOD-523：超小型封裝，適用于高密度電路。
2.圓柱形功率貼片系列：兩端為金屬電極，常用于整流和瞬態電壓抑制。
SMA/SMB/SMC：三者主要區別在于尺寸和功率承載能力，關系為SMA<SMB<SMC。
3.矩形片式封裝：以尺寸命名，無引線或帶有短引腳。
常見規格包括0402、0603、0805、1206等。
4.特殊形狀封裝：
SOT-23：外形類似三極管，常用于封裝雙二極管或二極管陣列。
DFN：雙側無引腳扁平封裝，底部有散熱焊盤。
