三相半波可控整流電路由三相交流電源、三個晶閘管（共陰極接法）、整流變壓器（二次側星形接法帶中線，一次側三角形接法以抑制3次諧波）及負載組成。
三個晶閘管的陰極連接在一起作為直流輸出正端，負載另一端接電源中性點；晶閘管陽極分別接入三相電源。
通過控制三個晶閘管的觸發角，將三相交流電轉換為可調的直流電，其核心工作原理是“哪相相電壓最高，與該相相連的晶閘管就導通”，從而實現每120°的輪流換流。
工作原理
1.導通原則：在任一時刻，相電壓最高的那一相所連接的晶閘管觸發導通，輸出該相電壓。
2.換流過程：當另一相電壓升高并超過當前導通相時，通過觸發新晶閘管實現換流，原晶閘管因承受反向電壓而關斷（例如，從a相換到b相）。
3.自然換流點：三相相電壓正半周的交點（相隔120°）稱為自然換流點，是控制角a=0°的起點，也是晶閘管最早可觸發時刻。

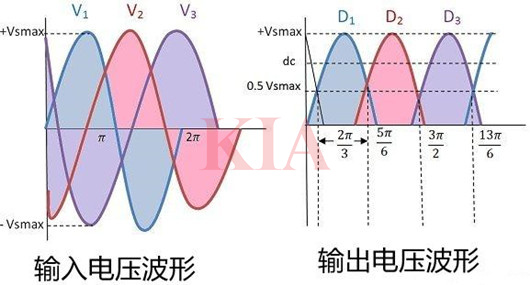

4.輸出波形：直流輸出電壓為三相相電壓正半周的包絡線，在一個電源周期（360°)內脈動三次，脈動頻率為工頻的3倍（150Hz）。

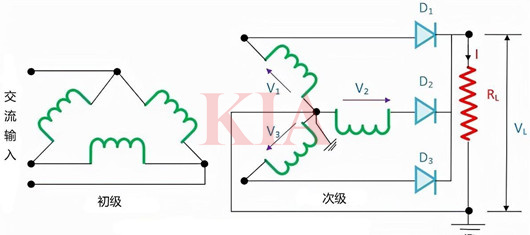

在三相整流電路中，三個二極管分別連接到變壓器的次級繞組。次級繞組的三相以星形連接，因此也稱為星級次級。
二極管的陽極端連接到變壓器的次級繞組。并且變壓器的三相在一個稱為中性點的公共點連接在一起。該中性點為負載提供負極端子并接地。
每個二極管導通三分之一的交流周期，其余兩個二極管將保護開路。輸出的直流電壓將介于電源電壓的峰值和電源電壓的一半之間。
