開關電源啟動電路原理,電路圖分享-KIA MOS管
信息來源：本站 日期：2026-01-20
開關電源啟動電路的作用是限制電源接通瞬間的沖擊電流，防止浪涌損壞元件，通過熱敏電阻、SCR或繼電器等元件實現軟啟動。
工作原理
啟動電路通過控制初始電流路徑實現軟啟動：
1.初始限流階段：電源接通時，利用高阻元件（如熱敏電阻RT1或限流電阻R）限制電流，避免電容充電瞬間的浪涌。
2.旁路切換階段：當電容充電至閾值（如80%額定電壓或熱敏電阻升溫），觸發旁路機制（如SCR導通或繼電器動作），切換至低阻路徑維持正常供電。
例如：熱敏電阻電路在電流增大后阻值降低，自動旁路限流電阻。
SCR電路通過檢測電容電壓觸發導通，短路限流電阻。

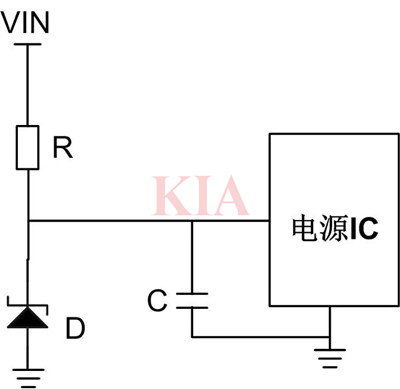

由電阻和穩壓管組成的簡單啟動電路，正常工作下該啟動電路功耗較大，尤其開關電源在高溫環境、輸入高壓、輸出滿載的情況下啟動電路發熱嚴重極易給系統的穩定帶來風險，而且還會降低開關電源的轉換效率。
因此，啟動電路不適合長時間持續地為電源IC及保護電路提供能量，一般只在系統啟動時刻為其提供能量。當輸出電壓建立后，則由損耗較小的輔助繞組為芯片及保護電路提供能量，而此時的啟動電路需停止工作。

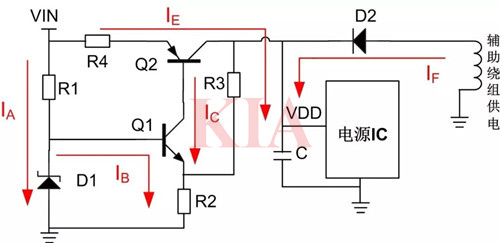

電路采用兩個三極管做二級放大，可等效為三端線性穩壓電源，具有啟動速度快、性能安全可靠、輸出電壓建立后立刻停止工作的優點。
輸入電壓VIN為NPN三極管Q1提供IB電流使用它處于放大區，IC為放大電流也為PNP三極管Q2的基極電流，通過對IC電流的控制，可使Q2處于飽和狀態并以IE的飽和電流向電容C充電，直到Q2處于半截止或半飽和狀態。此時，電容就等效成一個恒流源為IC芯片提供能量，當電容電壓降到一定值時，啟動電路繼續為電容充電，直到輔助供電有電壓后，才通過電阻R2、R3之間的分壓使Q1處于截止?fàn)顟B(tài)，此時啟動電路才停止工作，之后芯片的供電完全由輔助繞組提供。

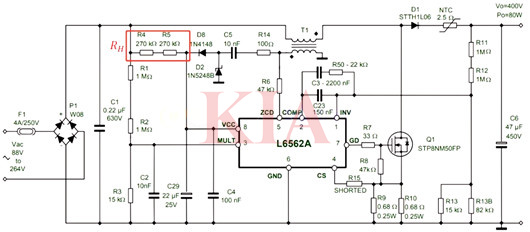

在電源設計中，控制芯片作為主動元器件，供電電路設計是必需的。以典型應用電路為例，在系統啟動瞬間，由于T1供電繞組上的電壓還未建立，所以需要RH（R4+R5）電阻從電壓母線上取電，在最小輸入電壓下滿足VCC電流大于30uA(典型值)方可啟動，啟動后T1供電繞組開始為系統供電，系統維持運行。
該系統里，啟動電阻器RH會影響到系統待機功耗和系統啟動時間，在設計書中通常會有這兩個參數的要求，我們通常會希望系統待機功耗盡量小，啟動時間盡量短，然而RH的存在會使兩者矛盾，因此在設計時需要綜合權衡，或者使用改良后的啟動電路來同時滿足兩個參數要求。

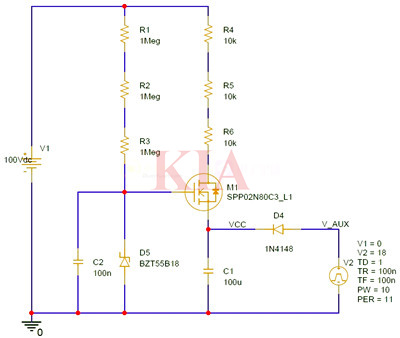

改良電路的設計思路是：在啟動階段，使用較小的啟動電阻給VCC電容充電使之電壓快速達到芯片啟動閾值，待啟動完成后，再將較小的啟動電阻斷開。
