ac-dc變換電路原理,acdc變換器電路-KIA MOS管
信息來源：本站 日期：2026-01-09
AC-DC變換電路工作原理是將交流電（AC）轉換為直流電（DC），過程包含整流、濾波和穩壓三個關鍵環節。
AC轉換成DC方式：
1. 變壓器轉換
2. 開關方式轉換

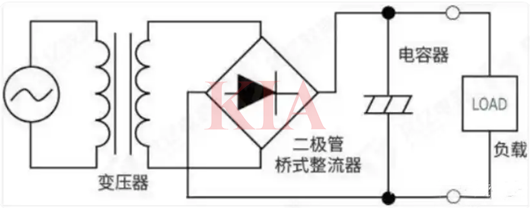

變壓器轉換：
1.變壓器轉換由低頻變壓器（因為AC高壓的頻率是50-60HZ）將AC高壓轉換成AC低壓。
2.通過整流將已經降壓的AC轉換成DC。
3.剛轉換過的DC紋波嚴重，通過電容濾波來平滑電壓。

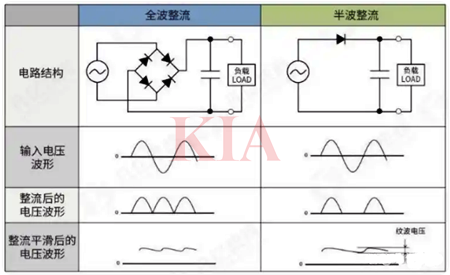

整流方式：
AC-DC變壓器實現方式：

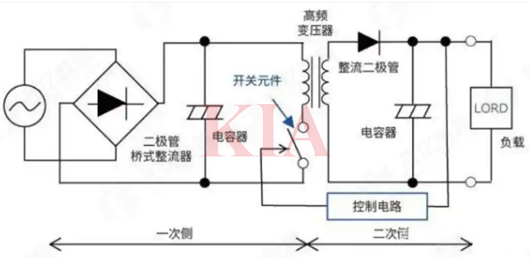

開關方式轉換：
1. 采用橋式整流將AC轉換成DC
2. 通過電容平滑電壓
3. 通過開關元件對直流電壓進行斬波
4. 經過高頻變壓器降壓后斬波變?yōu)榉讲?/span>
5. 利用整流二極管對方波進行半波整流
6. 利用電容器平滑電壓，并輸出直流電壓
AC-DC開關實現方式：

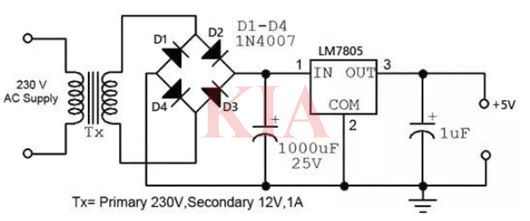

ac/dc轉換器電路圖
AC到DC轉換器在負載端連接處將交流電源轉換為直流電源。
