電源轉換電路的原理是通過電子開關元件（MOSFET或IGBT）控制電能的通斷，利用脈沖寬度調制（PWM）等技術調節輸出電壓或電流，實現高效能量轉換。
電源轉換主要包括直流-直流（DC-DC）和直流-交流（DC-AC）兩種基本類型。
DC-DC轉換通過開關元件將輸入直流電壓調制成脈沖波，再經濾波輸出目標直流電壓，例如降壓型變換器通過調節脈沖寬度（tsw）控制輸出電壓，公式為Vout=（Vinxtsw)/T（T為周期）。
DC-AC逆變利用H橋電路切換直流極性，并結合PWM技術生成交流波形（如方波、修正正弦波或純正弦波）。
dcdc轉換電路
BUCK降壓型

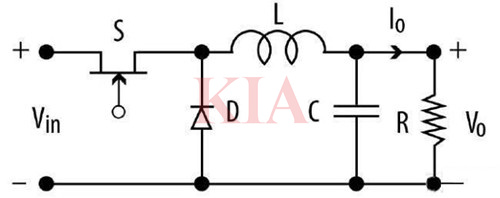

BUCK降壓型電路拓撲圖如下所示：
或許有人在其他電路圖中看到在S處可能是一個開關，開關與這里的MOS管作用其實是相同的。
當MOS管導通時，二級管D陽極電壓為零，二級管陰極電壓為電源電壓Vin（有橫線的一端為陰極），因此反向截止。MOS管上流過的電流流經L向負載R供電。此時流經L處的電流逐漸上升，在L兩端產生左端正，右端負的自感電勢，這樣會阻礙電流的增加。L將電能轉化為磁能儲存起來。
當MOS管截止時，就相當于S處斷開。但是在L處的電流不會突然改變。這是電感L兩端將會產生右端正左端負的自感電勢阻礙電流下降，從而使得二級管D正向偏置導通，故L中的電流經過二級管D構成回路，電流值逐漸下降，L中所儲存的磁能將轉化為電能釋放出來，以供給負載R所使用。電感電流線性減少，輸出電壓靠輸出濾波電容C1放電以及減小的電感電流維持。這就是降壓的過程。
經過一段時間后，控制電路的脈沖使得MOS管導通，重復上述過程。
電路器件的作用：
濾波電容C是為了降低輸出電壓Vin的脈動。
二級管是為了防止在S由導通變為關斷時，L兩端所產生的自感電勢從而損壞MOS管。
BOOST升壓型

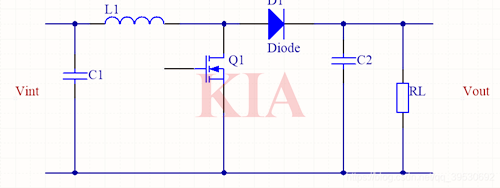

BOOST升壓型電路拓撲圖如下所示：
當MOS管導通時，電源Vint會給電感L充電，這時的電感將會儲能，等待MOS管截止電感會放電。這時的電容放電，電感上的電流增加。二級管防止電容對地放電。
當MOS管截止時，因為電感的電流保持特性，流經電感的電流不會馬上消失不見，而是緩慢的降低。因為MOS管截止了，所以電感上放出的電流會通過二級管傳遞到負載。也就是電感開始給電容C2充電，這時電容兩端電壓升高，此時電壓已經高于輸入電壓，這就是升壓。
