實現直流電機正反轉的原理是改變電機電樞兩端的電壓極性。
直流電機的旋轉方向取決于電樞繞組中電流的方向。通過改變電源的正負極接法，即可實現電機的正轉與反轉。
1.接觸器互鎖控制電路
使用兩個接觸器（KM1和KM2）配合按鈕開關實現控制。按下正轉按鈕時，KM1線圈得電并自鎖，其主觸點閉合使電機正轉；同時KM1的輔助常閉觸點斷開，確保KM2無法工作，防止電源短路。
反轉控制需先按下停止按鈕（SB3），再按反轉按鈕（SB2），KM2線圈得電并互鎖，電機反轉。
該方法適用于中大型直流電機，具有電氣互鎖和機械互鎖雙重保護，安全性較高。
2.開關或繼電器手動控制
對于簡單應用，可使用雙刀雙擲開關直接切換電源極性。開關撥向上時電機正轉，撥向下時反轉。
繼電器控制原理類似，但可通過編程實現自動切換，適合需要定時或條件觸發的場景。
3.晶體管或H橋電路控制·通過控制晶體管（如三極管或MOS管）的導通狀態，改變電機兩端的電壓極性。例如，H橋電路由四個功率開關組成，通過對角開關的導通組合實現正反轉。
該方法適用于微型直流電機，可結合單片機或PWM信號實現精確調速和正反轉一體化控制。

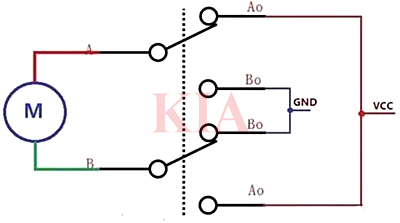

直流電機正反轉接線圖
手動控制可采用機械開關實現電機正反轉，雙刀雙擲開關，接線簡單，接線方法如下：當開關往上撥時，直流電機A極接VCC，B極接GND，電機正轉（反轉）；當開關往下撥時，直流電機B極接VCC，A極接GND，電機反轉（正轉）。

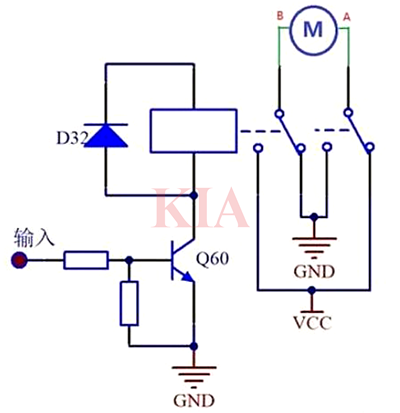

繼電器直流電機正反轉原理圖
一個雙路的繼電器實現直流電機正反轉，采用繼電器作為開關，可以實現編程自動控制。
當繼電器不工作時，直流電機A極接VCC，B極接GND，電機正轉（反轉）；當繼電器接通時，直流電機B極接VCC，A極接GND，電機反轉（正轉）。

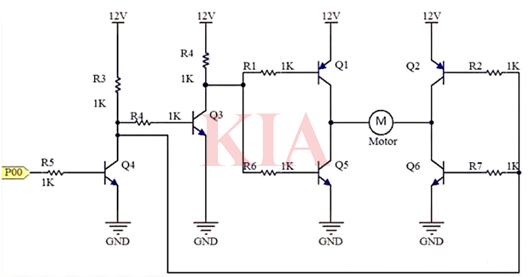

直流電機正反轉控制原理圖
使用晶體管實現直流電機正反轉控制，通過控制輸入口P00的高低電平來實現電機正反轉，當P00為低電平時，Q4截止，Q3導通，Q1和Q6導通，Q2和Q5截止，直流電機左端為正極，右端為負極，電機正轉（反轉）；當P00為高電平時，Q4導通，Q3截止，Q2和Q5導通，Q1和Q6截止，，直流電機左端為負極，右端為正極極，電機反轉（正轉）。
