電機正反轉控制接線方法

電動機正反轉控制是通過改變電源相序?qū)崿F(xiàn)轉向，需采用雙重互鎖電路防止短路。

接線方法：

主電路接線

1.電源接入：斷路器出線端接熔斷器，熔斷器輸出端分兩路：一路接接觸器KM1主觸點進線端（L1、L2、L3）。另一路接接觸器KM2主觸點進線端，并將KM2的L1與L3相序調換。

2.電機連接：KM1和KM2出線端并聯后接熱繼電器，再連接電動機。

控制電路接線

1.互鎖設計：接觸器互鎖：KM1線圈回路串聯KM2常閉輔助觸點，KM2線圈回路串聯KM1常閉輔助觸點。按鈕互鎖：正轉按鈕SB2的常閉觸點串入KM2線圈回路，反轉按鈕SB3的常閉觸點串入KM1線圈回路。

2.自鎖與啟動：SB2常開觸點與KM1常開輔助觸點并聯，SB3常開觸點與KM2常開輔助觸點并聯。停止按鈕SB1串聯在控制回路總線上。

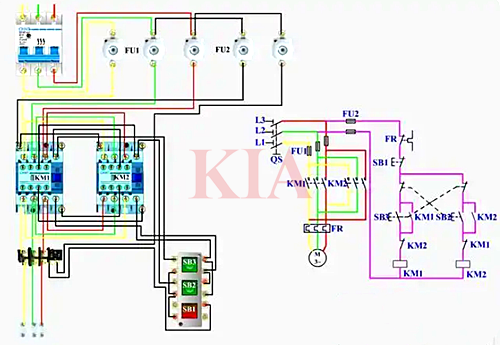

電機正反轉自鎖控制接線圖

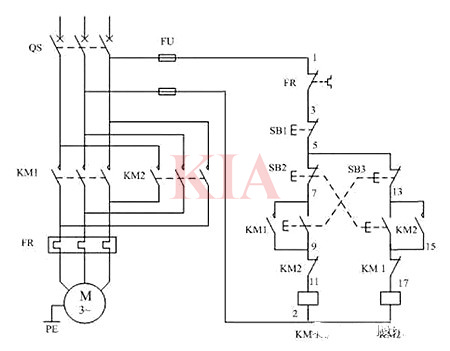

使電動機正轉和反轉，可采用兩只接觸器KM1、KM2換接電動機三相電源的相序，但兩個接觸器不能吸合，如果同時吸合將造成電源的短路事故，為防止事故，在電路中應采取可靠的互鎖，圖為采用按鈕和接觸器雙重互鎖的電動機正、反兩方向運行的控制電路。

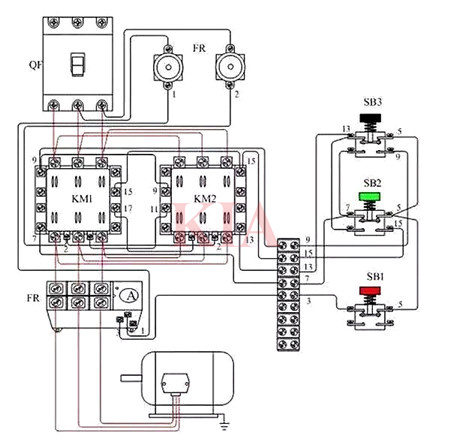

電機正反轉控制接線

檢查主回路路的接線是否正確，為了保證兩個接觸器動作時能夠可靠調換電動機的相序，接線時應使接觸器的上口接線保持一致，在接觸器的下口調相。

檢查接線無誤后，通電試驗，通電試驗時為防止意外，應先將電動機的接線斷開。
