大功率LED燈驅動電路圖原理詳解-KIA MOS管
信息來源：本站 日期：2025-12-05

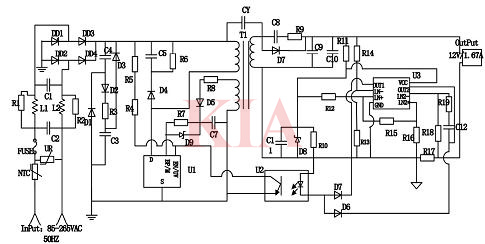

電源的核心部分采用反激式變換器，結構簡單，易于實現。整體設計電路圖如圖。
采用TNY279電源芯片作為開關電源的控制芯片，電源芯片在一個器件上集成了一個700V高壓MOSFET 開關和一個電源控制器，與普通的PWM 控制器不同，它使用簡單的開/關控制方式來穩定輸出電壓。控制器包括一個振蕩器、使能電路、限流狀態調節器、5.8V 穩壓器、欠電壓即過電壓電路、限流選擇電路、過熱保護、電流限流保護、前沿消隱電路。該芯片具有自動重啟、自動調整開關周期導通時間及頻率抖動等功能。

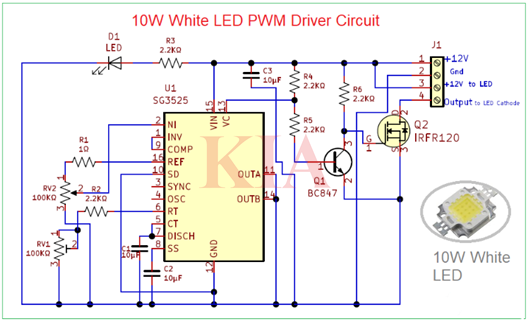

使用IC SG3525A設計的簡單且易于構建的10W白光LED PWM驅動電路。 IC SG3525A是一款脈寬調制器控制電路，用于設計所有類型的開關電源時，可提供更高的性能和更少的外部部件數量。
IC SG3525A 的工作電壓范圍為 8.0V 至 35V。它可以在 100Hz 至 40KHz 范圍內振蕩輸出頻率，適合大多數LED 驅動電路設計。它具有鎖存 PWM 功能以防止出現多個脈沖。該 IC 采用 SMD 和 THT 封裝。
IC SG3525 用作 10W 白光 LED PWM 驅動器。這里振蕩器頻率范圍 (fosc) 由振蕩器定時電阻器 RT 和振蕩器定時電容器 CT 的值決定。
在此LED 驅動電路中，一個 10 瓦白光 LED 以 +12V 連接到 LED 引腳并輸出到 LED 陰極。 MOSFET IRFR120 充當開關器件，根據 VC 引腳的輸出通過 Q1 晶體管驅動 LED。在該電路中，通過改變 RV1 和 RV2 的值，我們可以調節 10W LED 的調光和亮度水平。
