電子鎮流器工作原理,作用詳解-KIA MOS管
信息來源：本站 日期：2025-11-26
電子鎮流器是一種用于氣體放電燈（如熒光燈、高壓鈉燈、金屬鹵化物燈等）啟動和穩定工作的電子設備。它的核心作用是通過提供高頻交流電（通常為20-50kHz）替代傳統電感鎮流器的工頻交流電（50/60Hz），從而顯著提升能效、減少閃爍、延長燈具壽命，并支持調光等智能控制功能。
電子鎮流器采用高頻電子電路，通過電容、三極管等元件實現更精準的控制。
工作過程：
直流轉換：將市電整流為直流電；
高頻逆變：通過逆變電路將直流電轉換為高頻交流電（通常為20-100kHz），高頻電流可減小電感體積并提高效率；
啟動控制：通過高頻高壓擊穿燈管氣體，并通過反饋電路動態調整電流，確保燈管穩定發光。電子鎮流器具有效率高、體積小、無頻閃等優點，逐漸取代傳統電感鎮流器。

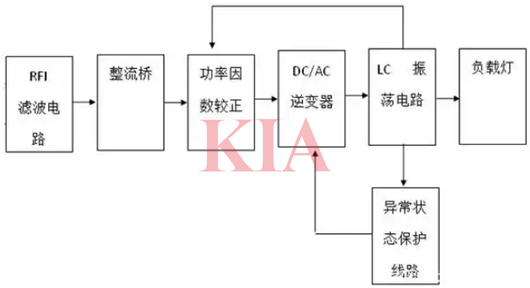

如圖，市電經過射頻干擾（RFI）濾波器，全波整流和功率因數校正器（PPFC或APFC）后，變為直流電源。通過DC/AC變換器，輸出20K—100KHZ的高頻交流電源，加到與燈連接的LC串聯諧振電路加熱燈絲，同時在電容器上產生諧振高壓，加在燈管兩端，促使燈管“放電”變成“導通”狀態，再進入發光狀態，此時高頻電感起限制電流增大的作用，保證燈管獲得正常工作所需的燈電壓和燈電流，為了提高可靠性，常增設各種保護電路、如異常保護、浪涌電壓、電流保護、溫度保護等等。

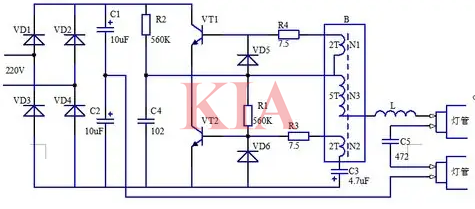

電子鎮流器電路原理圖
節能：熒光燈的電子鎮流器，多使用20—60khz頻率供給燈管，使燈管光效比工頻提高約10%（按長度為4尺的燈管），且自身功耗低，使燈的總輸入功率下降約20%，有更佳的節能效果。
消除頻閃，發光更穩定：有利于提高視覺分辨率，提高功效；降低連續作業的視覺疲勞，有利于保護視力。
起點更可靠：預熱燈管后一次起點成功，避免了多次起點。
功率因數高：符合國家標準的25W以上的熒光燈，其功率因數高于0.95。但應注意，國家標準對25W以下的燈管規定的諧波限值很高，以致使其功率因數下降到0.7—0.8。
穩定輸入功率和輸出光通量：高品質產品有良好的穩壓性能，在電源、電壓偏差很大時，仍能保持光源恒定功率，穩定光照度，有利于節能。
延長燈管壽命：高品質產品的恒功率和燈管電流下降，以及起點可靠等因素可使燈管壽命延長。
噪音低：高品質電子鎮流器噪音可達35db以下，人們感覺不到噪音。
可以調光：對于需要調光的場所，如：原使用白熾燈或鹵鎢燈調光的場所，代之以高效熒光燈配可調光電子鎮流器，可實現在2%—100%的大范圍調光。
