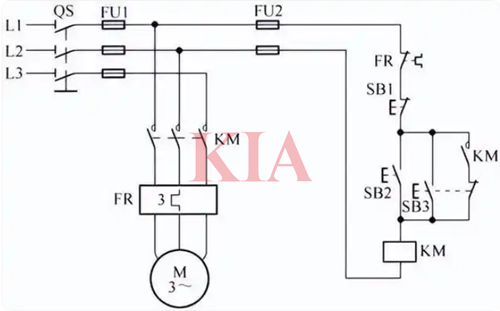

點動與連續運行控制電路

需要點動控制時，按下點動復合按鈕 SB3，其常閉觸點先斷開KM的自鎖電路，隨后SB3常開觸點閉合，接通啟動控制電路，接觸器KM線圈得電吸合，KM主觸點閉合，電動機M啟動運轉。松開SB3時，其已閉合的常開觸點先復位斷開，使接觸器KM失電釋放，KM主觸點斷開，電動機停轉。

若需要電動機連續運轉，按下長動按鈕SB2，由于按鈕SB3的常閉觸點處于閉合狀態，將KM自鎖觸點接入電路，所以接觸器KM得電吸合并自鎖，電動機M連續運行。停機時按下停止按鈕SB1即可。

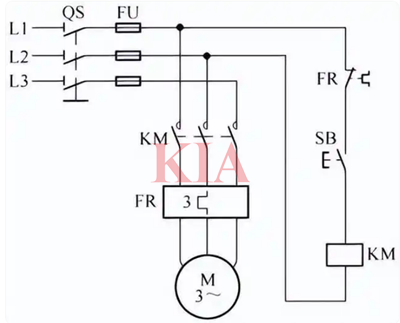

點動控制電路

當需要電動機工作時，合上電源開關QS，按下按鈕SB，交流接觸器KM線圈得電吸合，KM主觸點閉合，使三相交流電源通過接觸器主觸點與電動機接通，電動機M便啟動運行。當放松按鈕SB時，由于接觸器線圈失電，吸力消失，接觸器便釋放，其主觸點斷開，電動機M失電停止運行。

三相電動機星三角降壓?jiǎn)?dòng)控制電路

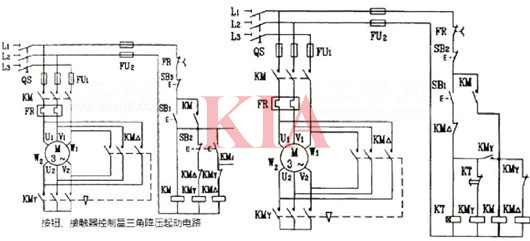

下圖所示為時間繼電器自動控制星三角降壓?jiǎn)?dòng)電路圖。該線路由三個接觸器、一個熱繼電器、一個時間繼電器和兩個按鈕組成。時間繼電器KT作控制星形降壓?jiǎn)?dòng)時間和完成星三角自動切換用，其他電器的作用和上個線路中相同。

線路工作原理：

先合上電源開關QS：

按下SB1→時間繼電器KT線圈通電、KMy線圈通電→KMy互鎖觸頭分?jǐn)唷My主觸頭閉合、KMy動合觸頭閉合→KM線圈通電→KMy常開觸頭分?jǐn)唷M自鎖觸頭閉合自鎖、KM主觸頭閉合→電動機M接成星形降壓?jiǎn)?dòng)，當M轉速上升到一定數值，KT常閉觸頭分?jǐn)唷鶮My線圈斷電→KMy主觸頭分?jǐn)啵佑|y互鎖、KMy互鎖觸頭閉合→KM△線圈通電→KM△主觸頭閉合→電動機M接成三角形全壓運行；KM△互鎖觸頭分?jǐn)唷鷮?duì)KMy互鎖、KT線圈斷電→KT常閉觸頭瞬時閉合。

停止時按下SB2即可。

該線路中，接觸器KMy通電以后，通過KMy的常開輔助觸頭使接觸器KM通電動作，這樣KMy的主觸頭是在無負載的情況下進行閉合的，故可延長接觸器KMy主觸頭的使用壽命。
