UPS不間斷電源，能夠提供持續、穩定、不間斷的電源供應的重要外部設備；UPS的重要組成部件包含了整流器、蓄電池、逆變器、靜態開關、控制邏輯電路等。UPS電源在市電停止供應的時候，能保持一段供電時間，使人們有時間存盤，再從容地關閉機器。
UPS電源按工作原理分成后備式、在線式與在線互動式三大類；廣泛應用于工業、通訊、國防、醫院、廣播電視、計算機業務終端、網絡服務器、網絡設備、數據存儲設備等領域。
在線式UPS工作原理
在線式UPS(On-Line UPS)的運作模式為“市電和用電設備是隔離的，市電不會直接供電給用電設備”，而是到了UPS就被轉換成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電，“UPS在用電的整個過程是全程介入的”。其優點是輸出的波型和市電一樣是正弦波，而且純凈無雜訊，不受市電不穩定的影響，可供電給“電感型負載”，例如電風扇，只要在UPS輸出功率足夠的前題下，可以供電給任何使用市電的設備。

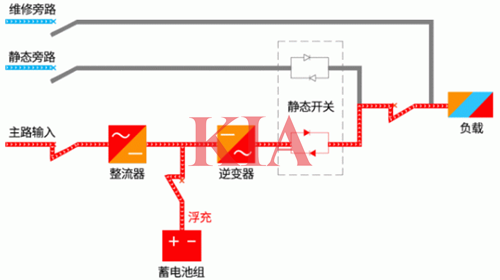

市電逆變供電模式
市電工作模式其實就是正常工作模式（在線模式），當主電源（市電）正常輸入供電時，UPS電源首先會將市電的交流電（AC）通過整流器整流為直流電（DC）,接著直流電（DC）會經過逆變器逆變為交流電（AC）,為負載提供穩定的電源供給。同時整流器的DC也會經過充電器給蓄電池進行充電。

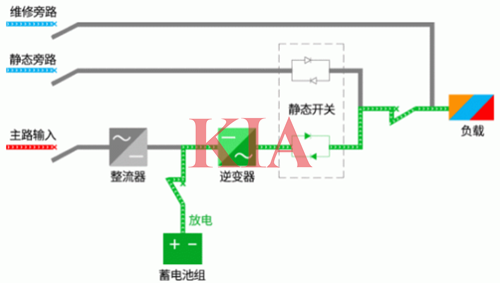

電池逆變供電模式
當市電輸入中斷或異常時（含整流器故障），UPS電源會自動從市電逆變模式切換到電池逆變模式。在這種模式下，UPS內部的蓄電池組開始放電，經過逆變電路轉換為交流電，繼續為負載供電。UPS電池逆變供電模式是UPS電源在市電中斷或異常時提供后備電力的關鍵模式。它確保了關鍵設備在市電故障時能夠繼續運行一段時間（一般后備時間為滿載15分鐘以上），為了確保UPS電源在電池逆變模式下能夠正常工作，應定期檢查電池的狀態和UPS電源的工作情況，并及時更換老化的電池。
