電焊機是利用正負兩極在瞬間短路時產生的高溫電弧來熔化電焊條上的焊料和被焊材料，使被接觸物相結合的目的。

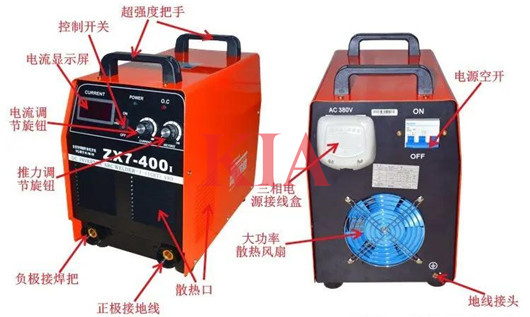

電焊機結構
電焊機結構較簡單，實質上是一個大功率的變壓器，用于將輸入電壓轉換為適合焊接的低電壓、高電流輸出，并包含電流調節裝置、電極（焊鉗）、連接電纜等關鍵組件。

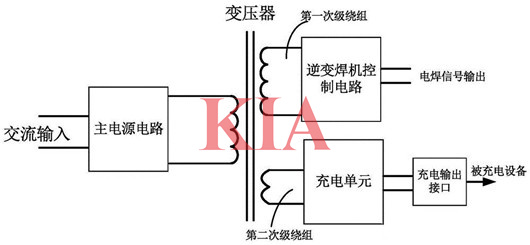

電焊機通過變壓器實現電壓轉換，結構主要包括：
1.焊接電源（變壓器）：作為核心部件，由初級繞組（輸入220V/380V交流電）和次級繞組（輸出低電壓高電流)組成，通過電磁感應原理產生焊接所需電弧。
2.電流調節裝置：通過多檔位開關或旋鈕改變次級繞組匝數，調節輸出電流（通常幾十至幾百安培），以適應不同焊件厚度和材料。
3.電極與連接系統：
焊鉗（電極）用于夾持焊條，傳導電流至焊點。
接地夾連接工件，形成閉合回路。
連接電纜需具備高導電性和絕緣保護。
4.輔助機構：部分機型（如點焊機）配備加壓機構（氣動或液壓系統）以穩定焊接壓力，以及冷卻系統（水冷或風冷）防止過熱。
電焊機的工作原理
電焊設備是利用電能，通過加熱加壓，即正負兩極在瞬間短路時產生的高溫電弧，來熔化電焊條上的焊料和被焊材料，借助金屬原子的結合與擴散作用，使兩件或兩件以上的焊件牢固的連接在一起的設備。它具體由焊條、電焊機、電焊鉗、接地夾和連接線組成。按輸出電源種類可分為兩種，一種是交流電焊機、一種是直流電焊機。
直流電焊機包括整流與直流弧焊機，由于整流或直流弧焊機與直流弧焊發電機比較，沒有機械旋轉部分，具有噪音小，空載損耗小、效率高、成本低和制造維護簡單等優點；因此，有取代直流弧焊發電機的趨勢。
交流電焊機交流電焊機實質上是一種特殊的降壓變壓器。將220V和380V交流電變為低壓的交流電，交流電焊機既是輸出電源種類為交流電源的電焊機。焊接變壓器有自身的特點，外特性就是在焊條引燃后電壓急劇下降的特性。
