碳化硅mos管的基本結構,應用詳解-KIA MOS管
信息來源：本站 日期：2025-09-26

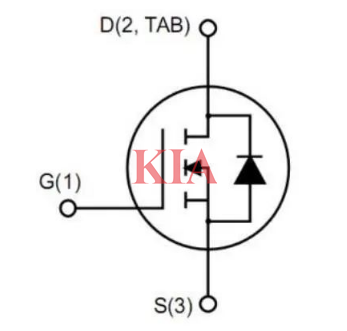

碳化硅mos管（金屬氧化物半導體場效應晶體管）是第三代半導體材料電力電子器件，三個腳分別為柵極（G），漏極（D）和源極（S）。碳化硅MOS為電壓型控制器件，具有耐高溫，開關速度快，工作頻率高等特點。
碳化硅MOSFET主要由柵極（Gate）、源極（Source）、漏極（Drain）和通道（Channel）組成。其中，柵極用于控制MOSFET的導通與關斷，源極和漏極分別是MOSFET的輸入和輸出端，通道則是源極和漏極之間的導電路徑，由碳化硅材料構成。

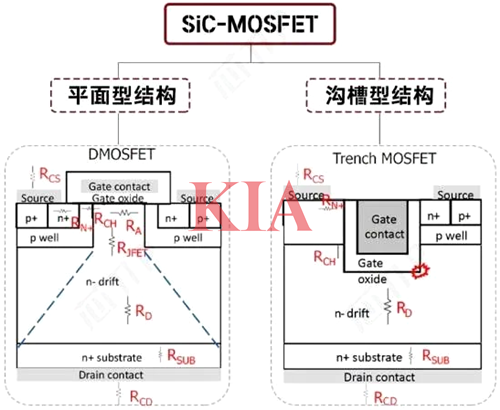

碳化硅MOS主要有兩種結構：平面結構和溝槽結構。
平面碳化硅MOS結構的特點是工藝簡單，單元的一致性較好，雪崩能量比較高。但是，這種結構的中間，N區夾在兩個P區域之間，當電流被限制在靠近P體區域的狹窄的N區中流過時，將產生JFET效應（通過外加電壓調節PN結的寬度來控制電流的流動，從而控制漏極和源極之間的電阻。（反向偏壓，高阻態；正向偏壓，低阻態。）），從而增加通態電阻；同時，這種結構的寄生電容也較大。
溝槽型碳化硅MOS的結構將柵極埋入基體中，形成垂直的溝道，由于要開溝槽，工藝變得復雜，單元的一致性、雪崩能量比平面結構差。但是，由于這種結構可以增加單元密度，沒有JFET效應，溝道晶面實現最佳的溝道遷移率，導通電阻比平面結構要明顯的降低；同時寄生電容更小，開關速度快，開關損耗非常低，因此新一代的結構都研究和采用這種結構。

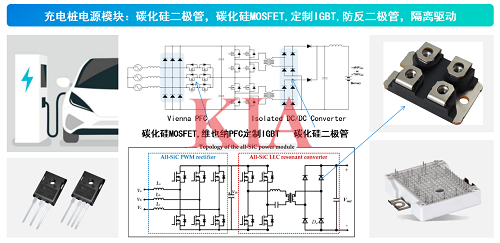

新能源充電樁
碳化硅MOSFET在充電樁電源模塊中可實現更高功率密度和效率，例如800V平臺充電模塊采用30-40kW雙向充放電技術，支持V2G/V2H功能。
光伏逆變器
應用于光伏電站中，替代傳統硅基器件后可提升系統效率約20%，并縮小濾波器、變壓器等組件尺寸，適配高功率密度設計需求。
新能源汽車
在車載電源系統中實現更高功率密度和熱管理技術，例如將碳化硅模組應用于新能源汽車空調、OBC（車載充電器）等產品。
工業電源與電機驅動
適用于工業電源系統和電機驅動控制，可降低導通損耗并提高系統穩定性。
