電源穩壓器工作原理,穩壓電路原理圖-KIA MOS管
信息來源：本站 日期：2025-08-12
電源穩壓器主要由輸入端、輸出端、比較器、控制器、功率元件（如晶體管、可控硅等）以及可能包括的伺服電機、調壓變壓器、補償變壓器等組成。
電源穩壓器的工作原理主要基于自動調節輸出電壓的機制，以確保電路或電器設備能在額定工作電壓下正常工作。
當輸入電壓或負載發生變化時，電源穩壓器通過其控制電路進行取樣、比較和放大這些變化信號。隨后，根據比較結果，控制器會驅動相應的功率元件或伺服電機進行調整，以改變輸出電壓，使其保持在設定的穩定值范圍內。

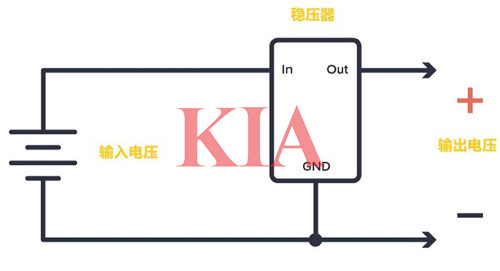

穩壓電路圖示例：
如果設備需要5V，但只有一個9V的電池。穩壓器可以將9V作為輸入并產生穩定的5V輸出，就可以使用該輸出為設備供電。
或者，如果構建的電路需要不同的電壓電平，假設有一個電路，其微控制器需要 5V，電機需要 12V。可以只使用一個12V電源，添加一個穩壓器為微控制器提供5V電壓，而不是使用2個電源。

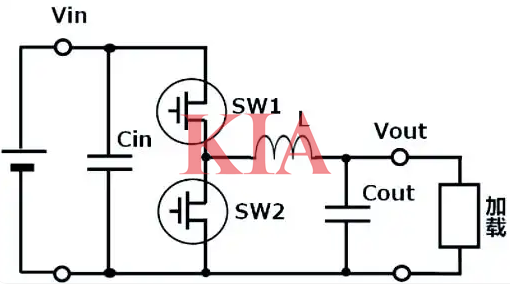

降壓型開關式穩壓器電路如圖，降壓型開關式穩壓器包含輸入電容、開關元件和輸出電容等關鍵部件，這些部件協同工作，能高效實現電壓轉換。開關元件SW2，在開關動作中扮演著關鍵角色，它連接在輸出電感器L與負荷之間，負責形成環路。這個開關元件通常被稱為低側開關。
輸出電感L，在開關元件SW1處于ON狀態時開始蓄積能量，當SW1轉為OFF時則釋放這些能量。電感器的值通常介于數nH至數μH之間。輸出電容Cout，其作用是使開關動作產生的輸出電壓波動得以平滑。電容器的容量大約在數μF至數十μF范圍內，同時，為了提高響應速度，有時還會并聯接入小容量的電容器。
