全波整流電路與半波整流電路的區別-KIA MOS管
信息來源：本站 日期：2025-08-04

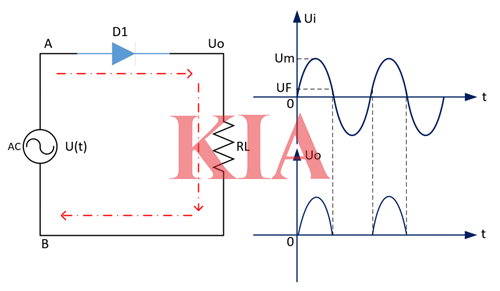

半波整流電路是整流電路中最簡單的一種形式。它利用二極管的單向導電性，只允許交流輸入信號的正半周期（或負半周期）通過，而另一半周期則被截止。因此，半波整流電路的輸出是一個脈動的直流電壓，其中包含了與輸入頻率相同的基頻分量和一個直流分量。
半波整流電路的結構相對簡單，通常只需要一個二極管和一個負載電阻即可構成。這種電路的優點是成本低、結構簡單，但由于只利用了交流輸入信號的一半周期，其能量利用率較低，輸出電壓的脈動較大。
全波整流電路則能夠充分利用交流輸入信號的正負兩個半周期。它通常使用至少兩個二極管（或其他形式的整流器件）組成橋式整流電路，使得無論輸入信號是正半周還是負半周，都能通過并轉換為單向的直流電。
全波整流電路的結構相對復雜一些，但由于其能夠充分利用交流輸入信號的全部能量，因此具有更高的能量利用率和更平滑的輸出電壓波形。此外，全波整流電路還可以通過添加濾波電容來進一步平滑輸出電壓，得到更加純凈的直流電。
全波整流（中心抽頭）

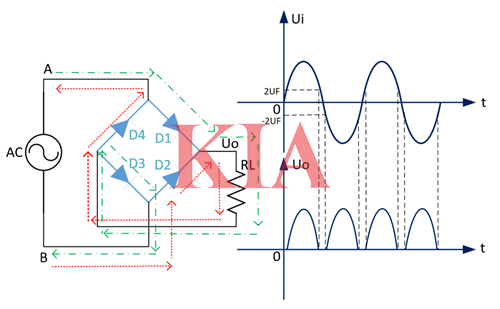

全波整流（橋式整流）
全波整流電路與半波整流電路的區別
全波整流電路和半波整流電路的核心區別是對交流電周期的利用效率：全波整流通過橋式或中心抽頭設計實現雙向電流導通，輸出效率是半波整流的2倍；半波整流僅利用單方向電流，輸出電壓脈動更大且能量損耗顯著。
