雙極性晶體管是什么,雙極性晶體管工作原理-KIA MOS管
信息來源：本站 日期：2025-07-29
雙極型晶體管，BJT，是一種三端有源器件，通過控制基區電流來控制集電區電流，從而實現電流的放大、調節和開關等功能。

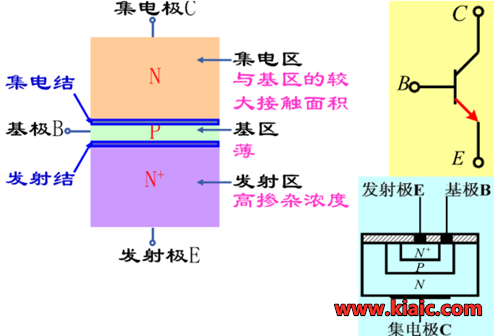

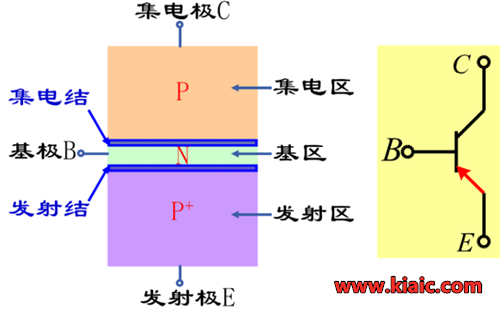

雙極型晶體管是一種廣泛應用于電子電路中的半導體器件，具有三層結構，由P型半導體、N型半導體和P型半導體（或相反順序）組成，分別對應發射區、基區和集電區。當基區注入少量電流時，在發射區和集電區之間就會形成較大的電流，這就是晶體管的放大效應。

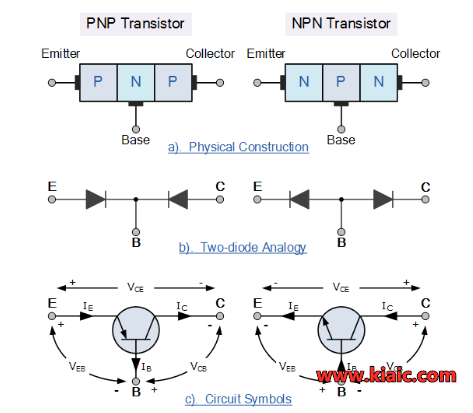

雙極晶體管的基本結構
雙極晶體管的基本結構由兩個極性（正極和負極）組成，它們之間有一個可控制的電流通道。此外，它還有一個控制電路的電容器，以及一個可以控制電流的電阻。
雙極型晶體管輸出特性可分為三個區：截止區、飽和區、放大區。
雙極性晶體管可以分為：NPN晶體管、PNP晶體管。
雙極型晶體管（BJT）通過基極電流控制集電極電流，利用發射結正向偏置和集電結反向偏置下的載流子擴散與復合實現電流放大。
1.載流子注入：發射結正向偏置時，發射區（高摻雜）向基區（薄且低摻雜）注入電子（NPN型）或空穴（PNP型）。
2.載流子擴散與復合：注入的載流子在基區擴散，少量與基區多數載流子復合形成基極電流，大部分因基區極薄（微米級）快速擴散至集電結。
3.載流子收集：集電結反向偏置，電場加速擴散至集電結的載流子進入集電區，形成集電極電流。基極電流的微小變化可顯著調控集電極電流，實現電流放大（典型放大系數β=20~200）。
工作狀態
根據偏置條件，BJT可分為三種工作模式：
1.截止狀態：發射結與集電結均反偏，無載流子注入，電流近乎為零。
2.放大狀態：發射結正偏、集電結反偏，集電極電流與基極電流成比例，用于信號放大。
3.飽和狀態：發射結與集電結均正偏，集電極電流達最大值，晶體管呈低阻導通，適用于開關電路。
