MOS管在功率放大電路中具有高頻響應快、導通損耗低和驅動效率高等核心優勢；廣泛應用于專業音響系統、舞臺設備、汽車電子和射頻功率放大等領域。
mos管功放特點
1.高效率與大功率：輸出功率可達150W/8Ω，且開啟電壓低，偏置簡單。
2.低失真：線性優于晶體管，交越失真較小，中音厚實，音色接近電子管。
3.穩定性強：輸出漏極電流具有負溫度系數，安全可靠，工作頻率高。
4.適配性強：可搭配電壓放大模塊、AD轉換等組件構成系統，適用于音頻處理。

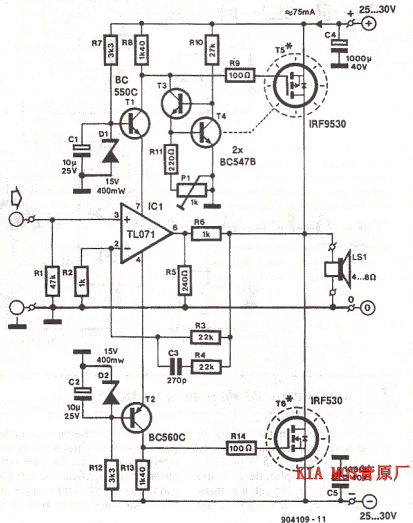

下圖MOSFET功率音頻放大器電路具有TL071C和2個MOSFET，可在45Ω揚聲器上提供高達8W的功率，在70Ω揚聲器上提供高達4W的功率。該原理圖基于Siliconix應用以及串聯插入運算放大器驅動器電壓供應商的2個電阻的電壓變化。MosFET晶體管必須安裝在至少1K/W的散熱器上。
該放大器的效率為70%，在0Ω和2W的20Hz下，截止頻率下的失真最多為8.10%。使用±30V的電源場效應管音頻放大器可在45Ω上提供8W的功率，在70Ω上提供4W的功率。請記住，此音頻放大器在短路時沒有保護，因此每次打開時都要檢查揚聲器是否已連接。

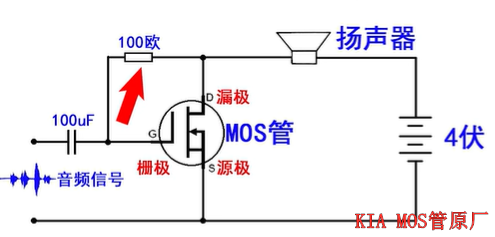

電路采用N溝道增強型場效應管，電阻的作用是給柵極提供一個基準電壓，電容放電時候會通過這個電阻；電容的作用是用于信號疊加，當音頻信號來的時候，音頻信號電壓會與電容提供的電壓疊加，就正好是mos管的放大區。音頻信號是一個正負有波動幅度的交流信號。
升級電路

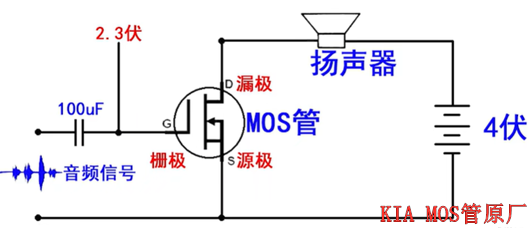

這里將電阻取消，柵極的基準電壓用一個電池和一個電位器，基準的控制在2.3V。當前這個MOS管，放大區柵極電壓大約是1.9~3V，也就是說這個MOS管源極和漏極已經處于半導通狀態，在沒有音頻信號時候，揚聲器就已經有電流通過。
電容作用：隔離直流電作用，防止2.3V電壓傳導到音頻播放設備里面，損壞播放設備的電路；通交流作用，將音頻信號電壓與2.3V電壓疊加到柵極，使MOS管工作在放大區，光有音頻信號，MOS管是不能導通的。
