Crss是MOSFET中的反向傳輸電容，物理本質為柵極-漏極電容（Cgd），也稱為米勒電容。
Crss的定義
Crss是MOSFET規格書中的關鍵參數之一，定義為柵極（Gate）與漏極（Drain）之間的電容，即柵漏電容Cgd。由于其在開關過程中通過米勒效應顯著影響器件動態性能，故常被稱為米勒電容。
Crss的電路特性
1.開關速度影響：Crss在MOSFET開關過程中主導米勒平臺階段，延長柵極電壓變化的充放電時間，從而降低開關速度并增加損耗。
2.高頻特性：較大的Crss會導致漏源電壓（VDS）上升/下降時間延長，易引發自激振蕩，需通過優化驅動電路或選擇低Crss器件抑制。
3.電壓依賴性：Crss隨漏源電壓（VDS）升高而減小，但幾乎不受溫度變化影響。
MOSFET的三個主要電容參數，輸入電容（Ciss）、輸出電容（Coss）和反向傳輸電容（Crss）決定了器件在開關過程中的速度和效率。
由于 MOSFET的結構，會產生寄生電容（CGS、CGD、CDS）。這些寄生電容會影響開關特性。

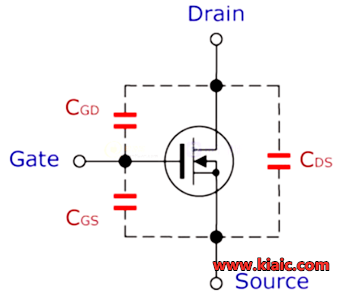

在MOSFET中，柵極由一層薄的氧化硅實現絕緣。因此，功率MOSFET在柵極-漏極、柵極-源極和漏極-源極之間具有電容，具體如圖所示。電容會影響MOSFET的開關性能。
反向傳輸電容Crss、輸入電容Ciss、輸出電容Coss
反向傳輸電容Crss=Cgd，米勒電容主導開關期間VDS變化階段（米勒平臺），延長開關時間并增加損耗；
輸入電容Ciss=Cgs+Cgd，總電荷決定柵極充電時間，影響開啟延遲；
輸出電容Coss=Cds+Cgd，儲存能量導致關斷時VDS上升時間及損耗。
開通時，開啟延遲由Cgs充電至閾值電壓（Vth），米勒平臺由Cgd充電；關斷時類似，初始階段Cgs放電，米勒平臺由Cgd放電。Cgd和Cgs是決定開關速度的主要電容。
提高開關速度需：縮短Cgd/Cgs充放電時間（如降低驅動電阻、提高驅動電流）、選低Crss器件（減小米勒電容）、優化布局降低寄生參數。
