開關電源dcdc調制方式,PWM PFM PSM-KIA MOS管
信息來源：本站 日期：2025-07-11
PWM（脈沖寬度調制）、PFM（脈沖頻率調制）和PSM（脈沖跨周期調制）是開關電源中常見的三種控制模式。
PWM是最常用的方式，通過固定頻率改變脈沖寬度來調整輸出。PFM則是在保持脈沖寬度不變的情況下改變頻率。PSM是頻率和脈寬都固定的調制方式，根據負載調整脈沖的出現次數。

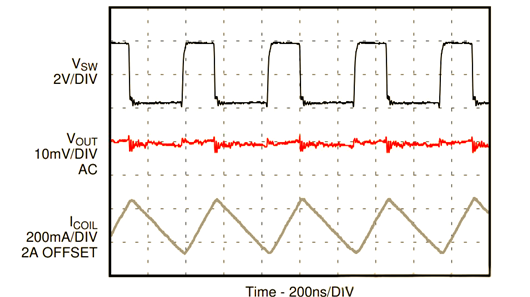

PWM控制模式，即脈沖寬度調制，是一種通過改變開關周期內信號的占空比來調節輸出電壓的控制方式。在PWM模式下，開關頻率保持恒定，而占空比則根據輸出電壓的變化進行調整。當輸出電壓升高時，占空比減小；反之，當輸出電壓降低時，占空比增大。這種控制方式具有控制電路簡單、輸出紋波電壓小、頻率特性好、線性度高以及在重負載情況下效率高等優點。然而，PWM控制模式也存在一些缺點，如在輕負載情況下效率較低，且由于誤差放大器的影響，回路增益及響應速度會受到限制。
PWM控制模式適用于重負載和恒定頻率的應用場景，如工業控制系統和電動汽車充電器。在這些應用中，需要快速響應的負載變化，PWM控制模式能夠提供穩定的輸出電壓和較小的輸出紋波。

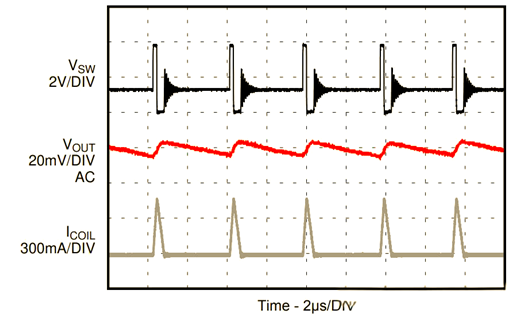

PFM控制模式，即脈沖頻率調制，是一種通過改變開關信號的頻率來控制輸出電壓的控制方式。在PFM模式下，開關信號的脈沖寬度保持恒定，而頻率則根據輸出電壓的變化進行調整。當輸出電壓升高時，頻率降低；反之，當輸出電壓降低時，頻率升高。PFM控制模式的優點是在輕負載或空載條件下效率高，因為開關頻率的降低減少了開關損耗。此外，PFM控制模式的電路設計相對簡單，不需要復雜的時鐘和計數器電路。然而，PFM控制模式也存在一些缺點，如輸出電壓紋波較大、頻率成分復雜以及可能產生電磁干擾（EMI）問題。此外，PFM控制模式在負載變化時的輸出穩定性較差，響應速度也較慢。
PFM控制模式適用于小功率和低功耗的應用場景，如便攜式設備和電池供電的系統。在這些應用中，輕負載或變負載環境下，PFM模式可以通過調整開關頻率來優化電源性能，同時在待機狀態下降低能量消耗。

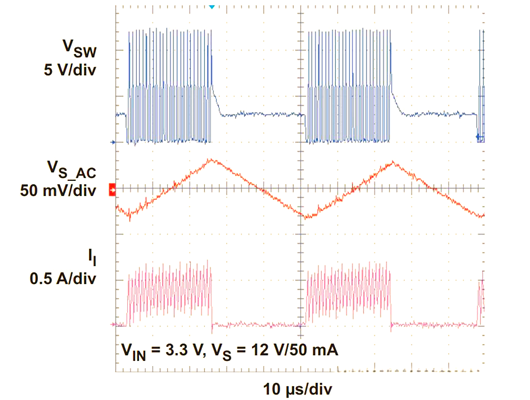

PSM控制模式，即脈沖跨周期調制，是一種通過選擇性地跳過某些開關周期來調節輸出電壓的控制方式。在PSM模式下，開關頻率和占空比均保持固定，但會根據輸出負載的變化選擇性地跳過某些開關周期。當負載較重時，每個周期都工作；而負載較輕時，部分周期被跳過。PSM控制模式的優點是在輕負載條件下效率高，因為跳過了不必要的開關周期，顯著降低了開關損耗。然而，PSM控制模式也存在一些缺點，如輸出電壓紋波較大、響應速度較慢以及需要復雜的邏輯控制來實現根據負載調整開關周期的功能。
PSM控制模式同樣適用于輕負載或變負載環境，特別是在對電源效率要求較高的應用中。通過跳過不必要的開關周期，PSM模式能夠在保證輸出電壓穩定性的同時，提高電源效率并減少能量損耗。
