開關變壓器是開關電源中的核心組件，工作頻率通常為十幾至幾百千赫茲，采用鐵氧體磁芯以適配高頻脈沖狀態。
開關電源變壓器是高頻電路中的電力設備，主要用于電壓變換、絕緣隔離及功率傳遞。
變壓器通過開關管構成間歇振蕩器，將直流電轉換為高頻脈沖，按工作模式分為反激式（儲能釋放能量）和正激式（導通直接供電）。根據輸入脈沖特性可分為單激式（單極性輸入）與雙激式（雙極性輸入）。
工作原理

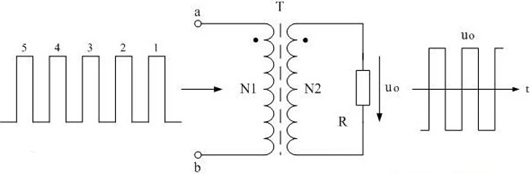

單激式變壓器開關電源等效電路如圖所示，把直流輸入電壓通過控制開關通、斷的作用，看成是一序列直流脈沖電壓，即單極性脈沖電壓，直接給開關變壓器供電。
在一般的電源變壓器電路中，當電源變壓器兩端的輸入電壓為0時，表示輸入端是短路的，因為電源內阻可以看作為0；而在開關變壓器電路中，當開關變壓器兩端的輸入電壓為0時，表示輸入端是開路的，因為電源內阻可以看作為無限大。

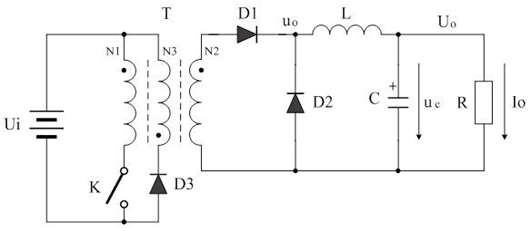

正激式變壓器開關電源原理圖
正激式變壓器開關電源，是指當變壓器的初級線圈正在被直流電壓激勵時，變壓器的次級線圈正好有功率輸出。
圖中Ui是開關電源的輸入電壓，T是開關變壓器，K是控制開關，L是儲能濾波電感，C是儲能濾波電容，D2是續流二極管，D3是削反峰二極管，R是負載電阻。
MOS管在電源管理中的作用
高效開關控制：在DC-DC轉換器（如Buck、Boost電路）中，MOS管作為高頻開關，通過快速導通/關斷調節輸出電壓，提升轉換效率。
功耗管理：利用低導通電阻（RDS(on)）特性減少導通損耗，尤其在低電壓大電流場景（如鋰電池供電設備）中顯著降低發熱。
電壓穩壓與保護：在LDO（低壓差穩壓器）中配合控制芯片穩定電壓，并通過過流、過壓保護電路防止器件損壞。
反向電流阻斷：在電源路徑中防止電流倒灌，保護敏感元件（如USB OTG應用中的VBUS隔離）。

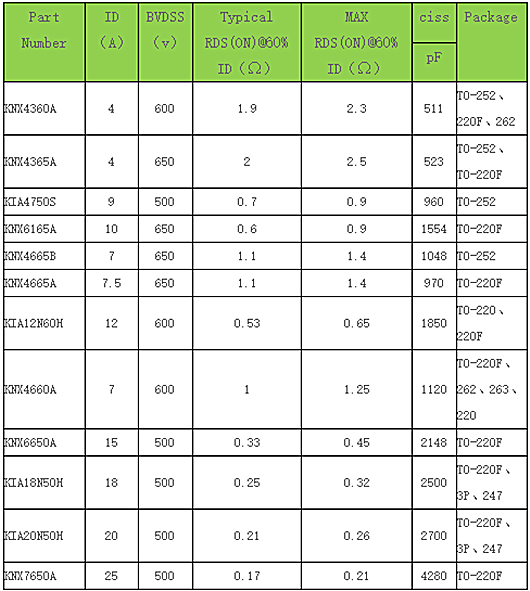

開關電源mos管如何選擇？
1. 電壓參數
VDS（漏源擊穿電壓）：需高于電路最大電壓+30%~50%余量（如12V系統選30V以上）。
VGS（柵源耐壓）：確保驅動電壓（如5V/10V）不超過MOS管極限（如±20V）。
2. 電流能力
連續電流（ID）：根據負載最大電流選擇（如5A負載選ID≥8A的MOS管）。
脈沖電流（ID_pulse）：應對瞬間峰值（如電機啟動電流），需留足余量。
3. 導通電阻（RDS(on)）
低RDS(on)優先：例如，12V/10A應用中，RDS(on)=10mΩ的MOS管導通損耗僅1W（P=I2R），而50mΩ則損耗達5W。
權衡成本與性能：超低RDS(on)的MOS管價格較高，需根據散熱條件合理選擇。
4. 開關速度
柵極電荷（Qg）：高頻應用（如>100kHz開關頻率）選擇Qg較小的型號（如20nC），以降低驅動損耗。
開關時間（td(on)/td(off)）：影響EMI和效率，需匹配驅動電路（如使用專用柵極驅動IC）。
5. 熱管理
封裝類型：TO-220（帶散熱片，適用10W以上）、SOT-23（小功率）、DFN（緊湊型高散熱）。
結溫（Tj）與熱阻（RθJA）：計算功率損耗（P= I2RDS(on) + 開關損耗），確保結溫<125℃（工業級）。
應用場景選擇
同步整流：選擇低Qg的MOS管（如OptiMOS系列）提升反接效率。
高邊開關：需兼容自舉電路，選用邏輯電平MOS管（VGS(th)<2.5V）。
電池保護：優先選擇低靜態電流的MOS管（如<1μA）。
