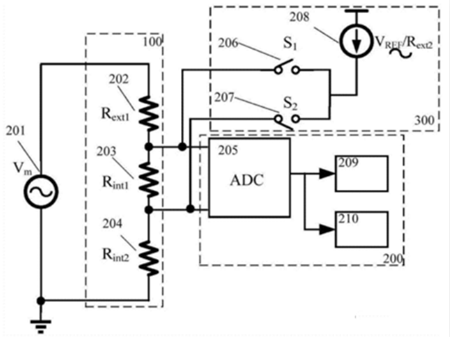

在電路設計中分壓電路的原理，即電阻串聯時分壓，這使得它在為電子設備提供合適電壓時變得不可或缺。如同一條河流在分流處按照各支流的寬度和流量分配水量，分壓電路通過串聯的電阻來分配輸入電壓，確保每個部分得到適量的電壓。分壓電路通常由兩個或更多的電阻構成，這些電阻被串聯連接，并且通過它們對總電壓進行分配。
分壓原理涉及串聯電路中電阻上的電壓分配，其中流經每個電阻的電流相同，各電阻兩端的電壓累加得到總電壓。分壓原理的公式為R1：R2=U1：U2。在并聯電路中分流。
串聯電路中，電流一致，電阻兩端電壓相加得總電壓；故各電阻分壓。并聯電路中，電壓相同，電流相加得總電流；故各電阻分流。
分壓電路的特性：
1.在串聯電路中，電流在各個點是相同的。
2.串聯電路中的總電壓等于各個元件兩端電壓的總和。
3.串聯電路的總電阻等于所有串聯組件的電阻之和。
4.串聯電路中，電壓分配與各電阻的大小成正比。
分壓電路不僅用于為電子設備提供特定的電壓，還經常用作電壓調節器的一部分，以確保設備得到穩定的電源供給。此外，分壓電路在模擬信號處理中也極為重要，例如在音頻混音器中調整不同音源的音量平衡，或是在數據采集系統中對傳感器信號進行衰減以適應模數轉換器的輸入范圍。
分壓原理與分流原理分別在串聯與并聯電路中起著關鍵作用。分壓原理指出，在串聯電路中，各燈泡的電壓之和等于總電壓。相應地，分流原理則闡述，在并聯電路中，各燈泡的電流之和等于總電流。
分壓原理可以表達為：R1:R2=U1:U2，其中，R1和R2分別表示兩個串聯元件的電阻，U1和U2則是對應的電壓。
分流原理表達式為：R1:R2=I2:I1，表示兩個并聯元件的電阻與對應的電流之間的關系。在串聯電路中，分壓原理具體應用為：U1:U2=R1:R2，而在并聯電路中，分流原理則體現為：I1:I2=R2:R1。
這些原理在實際電路設計中具有廣泛的應用，例如，通過合理運用分壓或分流，可以有效計算電路中各部分的電壓、電流或電阻，從而實現電路的安全運行與優化。其原理基于電壓、電阻、電流之間的關系，即著名的歐姆定律：I=U/R，通過變換與應用，使得分壓與分流成為可能。
具體來說，在串聯電路中，單個燈泡的電壓可通過該燈泡的電阻與總電阻的比例，再乘以總電壓計算得出。而在并聯電路中，單個燈泡的電流則是通過該燈泡的電阻與總電阻的比例，再乘以總電流來計算。通過這樣的計算，我們可以精確控制電路中各個元件的電壓與電流，確保電路安全穩定運行。
