推挽變換器電壓尖峰高主要由變壓器漏感和功率管關斷時的電流突變引起。

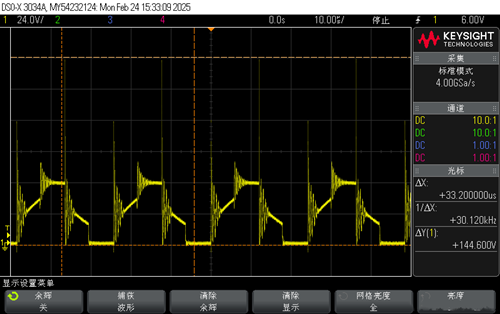

在推挽電路中，當功率管關斷時，變壓器漏感儲存的能量無法快速釋放，導致電流突變，在功率管漏極產生尖峰電壓。若漏感能量較大，可能損壞功率管(如MOSFET)。
通常推挽拓撲中功率管選用都是MOSFET，而MOSFET失效最多原因往往不是電流而是電壓，這正是由于推挽變換器漏感所致。
1、在每個開關管的并聯位置添加反并聯二極管。這樣做可以在開關管關斷時提供一個回路，使電感中的能量得以釋放，從而降低尖峰電壓的幅值。
2、使用瞬態電壓抑制器（TVS）。TVS是一種保護元件，能夠抑制瞬態過電壓。將其連接在推挽電路中，可以在尖峰電壓出現時提供一個低阻抗通路，將過電壓引導到地，保護其他元件不受損壞。
3、在推挽電路的輸出端添加合適的濾波電路，如LC濾波器或RC濾波器，以對尖峰電壓進行濾波和衰減。選擇合適的電感和電容值可以實現對尖峰電壓的有效控制。
處理尖峰電壓的方法需要根據具體的推挽電路設計和應用需求來選擇。同時，尖峰電壓的幅值和頻率也非常重要，必須確保所選的處理方法能夠有效地降低尖峰電壓，并保證系統的穩定性和可靠性。
電壓尖峰高改善方法
優化電路設計
降低變壓器漏感：通過優化繞組布局和參數設計減少漏感。
增加吸收電路：在功率管漏極接入RCD吸收電路或TVS二極管，抑制尖峰電壓。
控制驅動信號
采用軟開關技術：通過控制占空比和死區時間，使功率管在關斷前降低電流變化率，減少尖峰。
同步驅動信號：確保兩只功率管切換時無重疊區域，避免偏磁引起的額外尖峰。
器件選擇
選用耐壓更高的功率管：根據輸出電壓選擇余量充足的器件。
優化PCB布局：降低分布電感影響，確保功率管漏極走線遠離高頻信號線。
