n溝道m(xù)os管開關電路,原理圖分享-KIA MOS管
信息來源：本站 日期：2025-07-02
n溝道m(xù)os管管的導通調節是G極與S極中間的電壓差超過閾值時，D極和S極導通。
在實際的使用中，將控制信號接到G極，S極接在GND，從而達到控制n溝道m(xù)os管管的開和關的效果，在D極和S極導通后，導通電阻Rds(on)極小，一般是幾十毫歐級，電流流通后，形成的壓降很小。

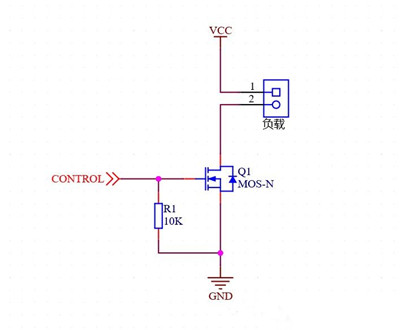

CONTROL為控制信號，電平一般為3~12V。負載一端接電源正極，另一端接NMOS的D（漏極）。
CONTROL電平為高時，Vgs>NMOS的Vgs導通閥值，MOS導通，負載工作。
CONTROL電平為低時，Vgs=0，MOS關斷，負載停機。

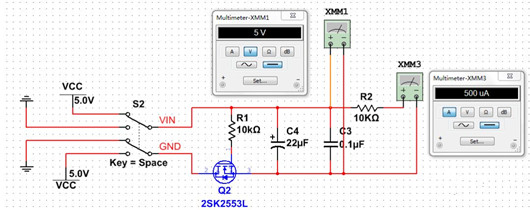

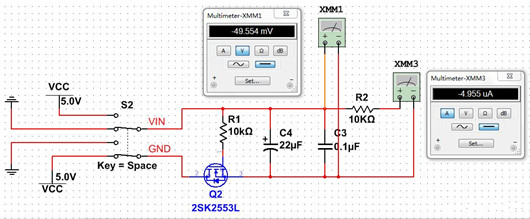

nmos管作為防止電路反接方案中，VCC=5V的電源加在10K阻性負載上，電壓表、電流表分別測量，記錄值是5V、500uA；切換Key開關，模擬電源反接時，測得記錄值是-49.554mV、-4.955uA。
