LED廣告燈操控線路是一種可用于小區院子、馬路、景象照明及裝飾用的線路。LED廣告燈操控線路是采用LED作為顯現設備的線路，通過邏輯門電路操控不同色彩的LED有規則地亮滅，起到廣告警示的效果。

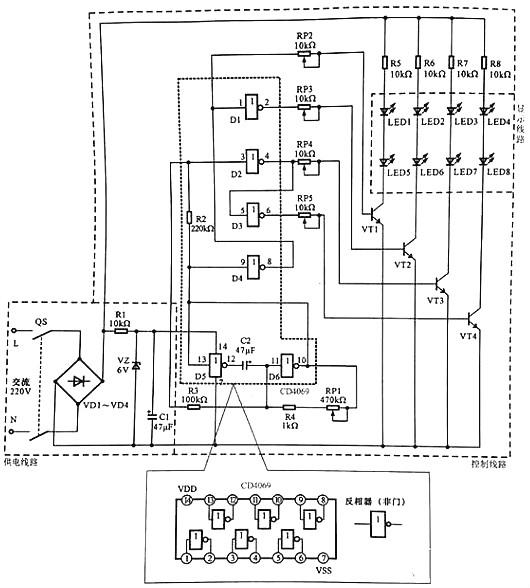

下圖所示為典型LED廣告燈操控線路。
LED廣告燈操控線路主要是由供電線路、操控線路以及顯現線路等構成的。
該線路中電源總開關QS、橋式整流電路VD1～VD4、六非門電路CD4069、驅動晶體三極管VT1~VT4、發光二極管LED1～LED8為中心元器件和部件。
LED廣告燈操控線路的供電進程為：
合上電源總開關QF,接通溝通220 V市電電源。
溝通220 V 市電電壓經橋式整流電路VD1～VD4整流后輸出直流電壓，為顯現線路進行供電。
整流輸出的直流電壓，經電阻器R1降壓、穩壓二極管VZ穩壓、濾波電容器C1濾波后，發生6 V直流電壓，為六非門電路4069供給作業電壓(4腳送入)。
LED廣告燈的作業進程為：
六非門電路4069作業后，D5與D6兩個非門(反相放大器)與電容、電阻構成脈沖振動電路，由10腳和13腳輸出低頻振動信號。
低頻振動脈沖加到4069的9腳，經電阻器R2后加到3腳上。
由9腳輸人的振動信號經反相后，由8腳輸出，一路再送入1腳中。
從圖可見，振動信號經4個非門的處理別離由2,4,6,8腳輸出相位和時序不同的脈沖信號，并別離加到VTI～VT4的基極。當有正極性脈沖加到晶體三極管基極時，該管便會導通，相應的LED便會點亮發光，從而構成有規則的亮光。
六非門電路4069的5腳輸入的振動信號經反相后由6腳輸出(此刻輸出的振動信號與4腳輸出的相反)。
振動信號經電位器RP5送往驅動晶體三極管VT4的基極，使VT4作業在開關狀況，從而替換導通。
振動信號為高電平時VT4導通，發光二極管LED4和LED8便會發光；振動信號為低電平時VT4截止，發光二極管LED4和LED8·便會平息。
此刻LED3和LED7、LED4和LED8在振動信號的效果下，便會替換地點亮和平息。
