雙向mos管,雙向mos管開關電路有兩種法-（非常實用）
信息來源：本站 日期：2017-11-01
而本文主要闡述利用MOS管搭建的低成本方案，實現電平的雙向轉換（本文給大家提供兩個方式辦法）
第一種方式：
當你運用3.3V的單片機的時候,電平轉換就在所難免了,經常會遇到3.3轉5V或者5V轉3.3V的狀況,這里引見一個簡單的電路,它能夠完成兩個電平的互相轉換(注意是,雙向的,不是單向的!).電路非常簡單,僅由3個電阻加一個MOS管構成,電路圖如下:

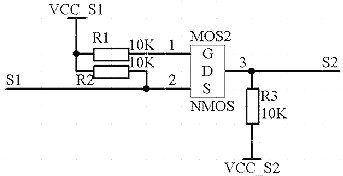

上圖中,S1，S2為兩個信號端,VCC_S1和VCC_S2為這兩個信號的高電平電壓.
另外限制條件為:
1，VCC_S1<=VCC_S2.
2，S1的低電平門限大于0.7V左右(視NMOS內的二極管壓降而定)
3，Vgs<=VCC_S1.
4，Vds<=VCC_S2
關于3.3V和5V/12V等電路的互相轉換,NMOS管選擇AP2306即可.原理比擬簡單,大家自行剖析吧!此電路我已在多處應用,效果很好.
電路闡明如下：

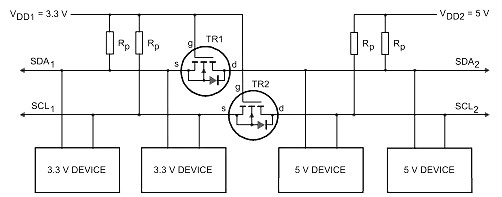

電平轉換器的操作
在電平轉換器的操作中要思索下面的三種狀態：
“低電壓”局部的總線線路經過上拉電阻Rp 上拉至3.3V。 MOSFET 管的門極和源極都是3.3V， 所以它的VGS 低于閥值電壓，MOSFET 管不導通。這就允許“高電壓”局部的總線線路經過它的上拉電阻Rp 拉到5V。 此時兩局部的總線線路都是高電平，只是電壓電平不同。
MOSFET 管的源極也變成低電平，而門極是3.3V。 VGS上升高于閥值，MOSFET 管開端導通。然后“高電壓”局部的總線線路經過導通的MOSFET管被3.3V 器件下拉到低電平。此時，兩局部的總線線路都是低電平，而且電壓電平相同。
MOSFET 管的漏極基底二極管“低電壓”局部被下拉直到VGS 超越閥值，MOSFET 管開端導通?！暗碗妷骸本植康目偩€線路經過導通的MOSFET 管被5V 的器件進一步下拉到低電平。此時，兩局部的總線線路都是低電平，而且電壓電平相同。
這三種狀態顯現了邏輯電平在總線系統的兩個方向上傳輸，與驅動的局部無關。狀態1 執行了電平轉換功用。狀態2 和3 依照I2C 總線標準的請求在兩局部的總線線路之間完成“線與”的功用。
除了3.3V VDD1 和5V VDD2 的電源電壓外，還能夠是例如：2V VDD1 和10V VDD2。 在正常操作中，VDD2必需等于或高于VDD1（ 在開關電源時允許VDD2 低于VDD1）
第二種方式：

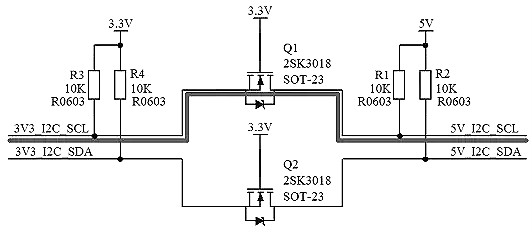

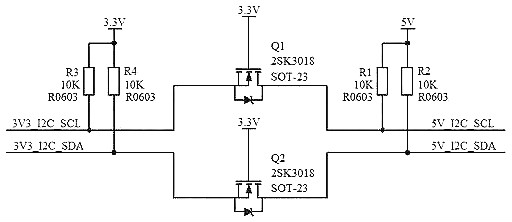

主要闡述利用MOS管搭建的低成本方案，實現電平的雙向轉換，具體電路如下圖示：
以下分析其工作原理，因SCL與SDA兩條支路工作原理一致，故選取其中一條支路進行分析，如下分三種情況進行討論：
1）空閑狀態：
則有：
|
|
3V3 12C SCL | MOS管 | 體二極管 | 5V 12C SDA |
| 空閑狀態 | 3.3V | OFF | 反向載止 | 5V |
2）3.3V轉5V：
則有：
|
|
3V3 12C SCL | MOS管 | 體二極管 |
5V 12V SDA |
| 3.3V轉5V |
3.3V OV |
OFF ON |
反向載止 正向?qū)? |
3.3V OV |
3）5V轉3.3V：
則有：
|
|
5V 12C SCL | 體二極管 | MOS管 | 3V3 12C SCL |
| 5V轉3.3V |
5V OV |
反向載止 正向?qū)? |
OFF 先OFF后ON |
3.3V OV |
注：
因MOS管都存在開關速度問題，故此種形式的電平轉換電路速度不能過高，一般控制在1MHz以內；而對于標準模式100kbit/s 或快速模式400kbit/s的 I2C 總線，該電平轉換電路不存在任何限制問題。
