金鹵燈電子鎮流器

金鹵燈是一種節能高強度放電燈，金鹵燈通常需要使用鎮流器，才能正常工作。金鹵燈鎮流器可以將市電的交流電轉換成高頻電流，并通過變壓器將電壓變換為適合金鹵燈工作的電壓。同時，金鹵燈鎮流器還能夠保護燈泡，避免因為過電壓而導致的損壞。

電子鎮流器工作原理

電子鎮流器通過工頻電源依次經過多個組件將其轉化為高頻交流電源，這個過程可以分為幾個關鍵步驟。首先，工頻電源會依次經過射頻干擾濾波器、全波整流器以及無源/有源功率因數校正器，這一系列處理后，它被轉化為直流電源。接下來，這個直流電源再經過直流/交流變換器，從而被轉換為高頻交流電源。利用此電源加熱燈絲并激發燈管發光。在此過程中，電容器會產生諧振高壓，促使燈管從導通狀態轉變?yōu)榘l(fā)光狀態，為燈管提供其正常工作所需的關鍵電壓和電流。此外，電子鎮流器還可以配備諸如異常保護、電流保護和溫度保護等保護電路，以滿足各種特定的功能需求。

鎮流器電路設計包含整流、控制、功率輸出等組件，具有高頻濾波功能。

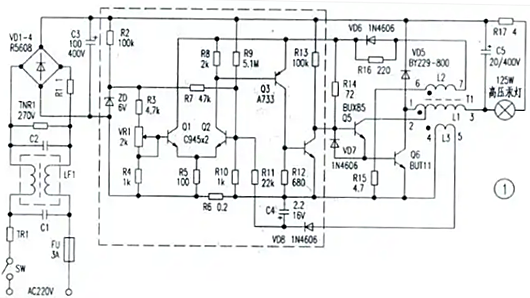

下圖展示了功率輸出部分的設計，它采用了一個自激式功率振蕩電路的構架。此構架使用變壓器和晶體管實現對電路的精確控制，其中電子鎮流器模塊中含有防止噪聲的裝置。電路中還包含了TRi、C1、C2、LF1等組件，它們共同構成了高頻濾波電路，旨在阻止外部噪聲的干擾，同時也有助于防止噪聲向外擴散。

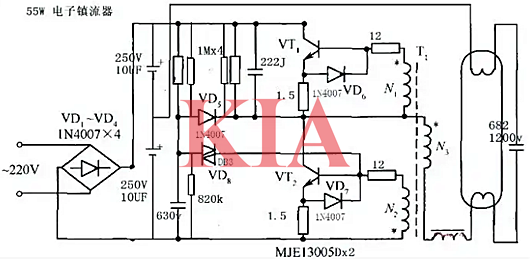

金鹵燈電子鎮流器電路圖

電路具有優良的恒功率特性，當輸入電壓在180V-240V變化時，燈功率變化小于2%，圖像亮度和色彩很穩定。

市電220V電壓經D1-D4整流，C1、C2濾波后，產生310V直流電壓。此電壓經V1斬波，在AB兩端可得到約100V的直流電壓，作為HID燈的工作電雁。此電壓的產生過程是：當lC-6輸出脈沖為高電平時，開關管V1導通，310V電壓產生的電流流經AB（HID燈）兩端、穩流電感L4、開關管V1、檢流電阻R13和地構成回路，給燈供電，同時使電感L4儲能，產生感應電勢，極性右正左負，使回路電流線性增長。當電流達到設定值時，lC-6輸出脈沖變?yōu)榈碗娖剑筕1關閉，截斷回路電流，L4感應電勢極性反轉（左正右負），并釋放能量，產生電流由正極流向D8，經燈回到負極，使燈電流持續不斷。當L4上存儲能量釋放完畢時，驅動脈沖又使V1導通，重復上述過程。

控制電路采用性能優良的電流型PWM開關電源控制芯片UC3842。電路中沒有單獨為其設置電源電路。在啟動之初，其工作電壓由電阻R11從310V電壓降壓取得；啟動以后，則從與L4繞在一起的L3上感應的電壓經D9整流、C9濾波取得。該電壓還作為燈電壓的取樣電壓，經VR1和R2分壓以后，送到IC-2腳，經lC內部誤差放大器放大后，去控制IC-6腳輸出的脈沖寬度，調節輸出電壓大小，實現穩壓功能。

燈電流的控制，由電流取樣電阻R13進行檢測取壓，送到IC-3腳，經IC內部比較后，去控制lC-6腳輸出脈沖寬度，自動調節輸出電流大小，達到穩流目的。

燈電壓和燈電流的大小，可通過微調VR1和VR2加以設定。

若燈兩端發生短路或開路，通過上述的電流反饋和電壓反饋環路，將信號送給lC，使輸出脈沖關閉，V1截止，開關電路停止工作，實現自保。
