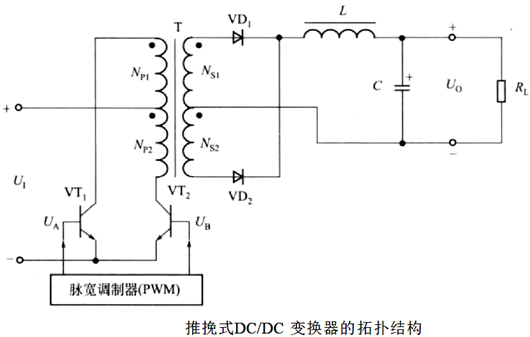

推挽式變換器是通過兩個開關管交替導通，驅動變壓器初級繞組，實現能量傳遞與電壓轉換。其核心機制是利用相位差180°的控制信號，使兩個開關管輪流導通，將直流輸入轉換為高頻交流，再經變壓器耦合和整流濾波后得到穩定輸出。
工作原理步驟
交替導通與能量傳遞階段：
當控制信號UA為高電平時，開關管VT1導通，輸入電壓施加到變壓器初級繞組Np1，形成初級電流Ip1。此時次級繞組Ns2感應出電壓，使二極管 VD2導通，電流經濾波電感L向負載供電。

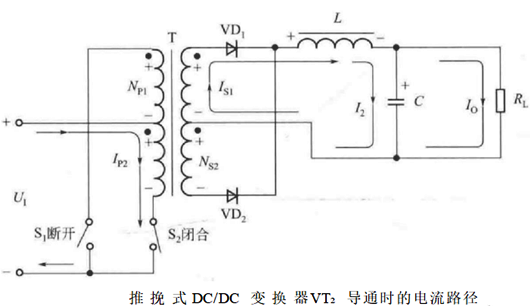

當控制信號UB為高電平時，開關管VT2導通，輸入電壓施加到初級繞組Npz，形成初級電流Ip2。次級繞組Ns1感應出反向電壓，使二極管VD1導通，電感L繼續儲能并向負載供電。
該過程通過脈寬調制器（PWM）產生的兩路互補信號控制，確保兩個開關管交替工作，避免同時導通。
推挽式 DC/DC 變換器是通過交替導通兩個功率開關管（VT? 和 VT?）來實現能量轉換的。

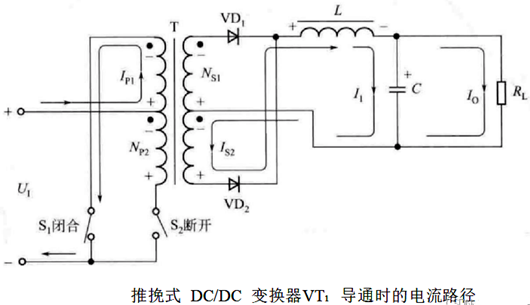

控制信號 UA 為高電平時（VT1 導通，VT2 關斷）
電路狀態：當控制信號 UA 為高電平時，VT1 導通，VT2 關斷。此時，VT1 導通，相當于開關 S1 閉合，VT2 關斷，相當于開關 S2 斷開。
電流路徑：輸入電壓 U1 加到初級繞組 Npi 的兩端，初級電流 Ip1 線性增加。高頻變壓器次級繞組 Ns2 產生的感應電壓 Us2 施加到輸出濾波電感 L 左端，形成線性增加的次級電流 Is2。

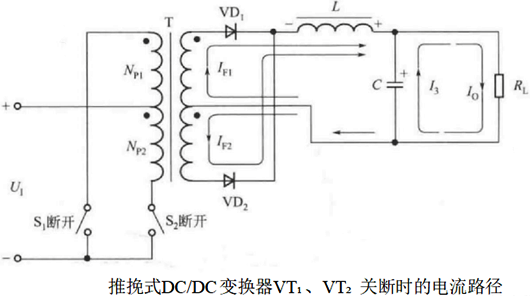

輸出電流
