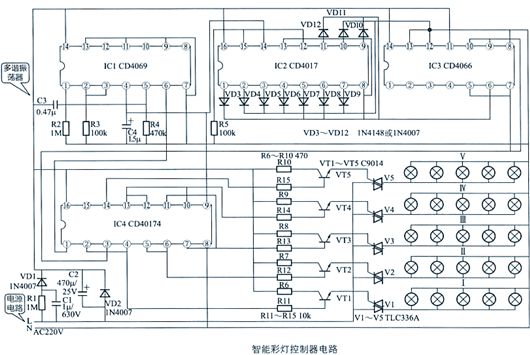

這款控制器能夠逐行遞增點亮五路彩燈，并在熄滅時逐行遞減，從而創造出平面上色彩流動的絢麗場景。其電路設計如圖所示，主要包含非門IC1（CCD4069）、計數/時序分配電路IC2（CCD4017）、模擬電子開關IC3（CCD4066）以及D觸發器IC4（CCD40174）等關鍵組件。
CD4069中的非門Fl、F2與外接電阻R2、R3和電容C4共同構成了一個多諧振蕩器，它能夠產生大約3Hz的脈沖方波。這些脈沖方波被提供給CD4017作為計數的脈沖，同時也為CD40174提供移位脈沖。其中，電阻R3和電容C4是振蕩頻率的設定元件，通過改變它們的參數，可以調整振蕩信號的頻率，進而控制彩燈色彩的流動速度，實現不同的視覺效果。此外，CD4069中的非門F3還充當了CD40174復位信號的倒相器。

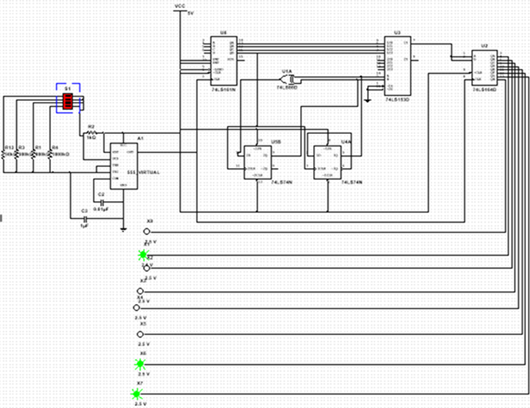

由兩個555構成兩個時鐘電路，由模十六計數器和組合邏輯門構成四種碼產生電路，由雙D觸發器和數據選擇器構成開關電路，由移位寄存器和八個彩燈構成輸出電路，一個時鐘控制模十六計數器和移位寄存器，另一個時鐘控制雙D觸發器。

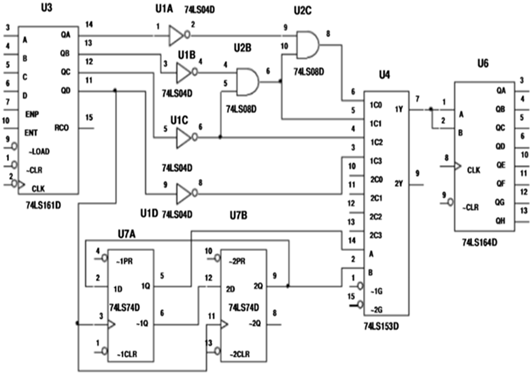

將各單元電路組織起來就得到了系統電路圖，本電路圖設計簡單、結構清晰，可分為四種碼產生電路、開關電路、輸出電路和時鐘電路這四個模塊。四種碼產生電路由模十六計數器和組合邏輯門構成，開關電路由雙D觸發器和數據選擇器構成，輸出電路由移位寄存器和彩燈構成，時鐘電路由兩個555構成。通過改變多諧振蕩器的電阻可改變彩燈流動的速度和各花樣持續的時間，實現了彩燈花樣的動態變化，增強了控制器的靈活性。用模十六計數器74LS161的輸出端的最高位Q作為雙D觸發器的時鐘，可以少用一個555定時器。計數器每計八個數，Q由低電平變為高電平，雙D觸發D器的狀態改變，四選一數據選擇器74LS153選擇下一種碼輸出，彩燈變為另一種花樣，以后四種花樣循環改變。
